Jy41W氧气专用截止阀

氧气专用截止阀

型号: Jy41W、Jyu41W、Jyk41W、JYuk41W

氧气专用截止阀系特殊设计的全铜或全不锈钢阀门，是为氧气管网专用设计，主要用于氧压机后的管网。在钢铁、冶金、石油、化工等用氧工程中得到广泛应用。

氧气截止阀在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理，并且法兰端都设有导电螺孔，以防止静电。根据通径的大小采用不同的结构：小通径为普通结构，大通径增设副阀瓣或旁通以平衡阀前后压差，减少启闭力矩。主要型号编制方法如下：

Jy41W—表示无旁通，无副阀瓣氧气截止阀；

Jyu41W—表示带旁通，无副阀瓣氧气截止阀；

Jyk41W—表示无旁通，有副阀瓣氧气截止阀；

JYuk41W—表示带旁通，有副阀瓣氧气截止阀；

特点总结：

氧气管路专用脱脂禁油处理应用最广泛的氧气阀门不锈钢/硅黄铜材质

氧气球阀

相同:氧气管路专用

不同:球阀类型

YK43F氧气减压阀

相同:氧气管路专用

不同:减压功能

Jy41W型小口径氧气专用截止阀–主要外形及连接尺寸

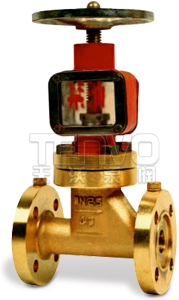

Jy41W型小口径氧气专用截止阀实物图

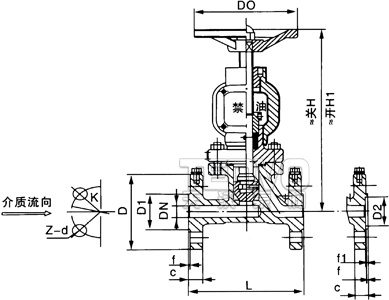

Jy41W型小口径氧气专用截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 D0 D D1 D2 K L f f1 c Z-Φd H H1
1.6/2.5 15 120 95 45 - 65 130 2 - 14 4-14 233 245
20 140 105 55 - 75 150 2 - 14 4-14 230 256
25 140 115 65 - 85 160 2 - 14 4-14 310 325
4.0 15 120 95 45 40 65 130 2 4 16 4-14 233 245
20 140 105 55 51 75 150 2 4 16 4-14 230 256
25 140 115 65 58 85 160 2 4 16 4-14 310 325

Jy41W型氧气专用截止阀–主要外形及连接尺寸

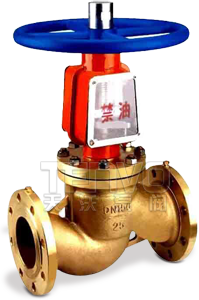

Jy41W型氧气专用截止阀实物图

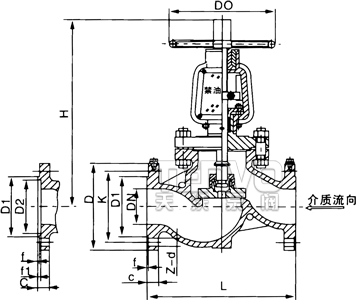

Jy41W型氧气专用截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 D0 D D1 D2 K L f f1 c Z-Φd H
1.6 32 160 135 78 - 100 180 2 - 16 4-18 312
40 200 145 85 - 110 200 3 - 16 4-18 328
50 220 160 100 - 125 230 3 - 16 4-18 450
65 240 180 120 - 145 290 3 - 18 4-18 530
80 280 195 135 - 160 310 3 - 20 8-18 560
100 320 215 155 - 180 350 3 - 20 8-18 618
125 350 245 185 - 210 400 3 - 20 8-18 675
150 400 280 210 - 240 480 3 - 24 8-23 743
200 450 335 295 - 295 600 3 - 26 12-23 850
2.5 32 160 135 78 - 100 180 2 - 18 4-18 312
40 200 145 85 - 110 200 3 - 18 4-18 328
50 220 160 100 - 125 230 3 - 20 4-18 450
65 240 180 120 - 145 290 3 - 22 8-18 530
80 280 195 135 - 160 310 3 - 22 8-18 560
100 320 230 160 - 190 350 3 - 24 8-23 618
125 350 270 188 - 220 400 3 - 28 8-25 675
150 400 300 218 - 250 480 3 - 30 8-25 740
200 450 360 278 - 310 600 3 - 34 12-25 850
4.0 32 160 135 78 66 100 180 2 4 18 4-18 312
40 200 145 85 76 110 200 3 4 18 4-18 328
50 220 160 100 88 125 230 3 4 20 4-18 450
65 240 180 120 110 145 290 3 4 22 8-18 530
80 280 195 135 121 160 310 3 4 22 8-18 560
100 320 230 160 150 190 350 3 4.5 24 8-23 618
125 350 270 188 176 220 400 3 4.5 28 8-25 675
150 400 300 218 204 250 480 3 4.5 30 8-25 740
200 450 375 282 260 320 600 3 4.5 38 12-25 850

Jyu41W型带旁通氧气截止阀–主要外形及连接尺寸

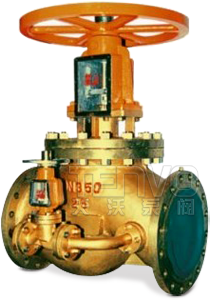

Jyu41W型带旁通氧气截止阀实物图

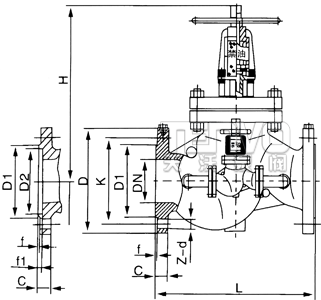

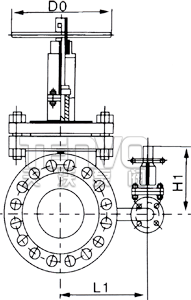

Jyu41W型带旁通氧气截止阀结构图
公称压力
PN（MPa）		 公称通径
DN（mm）		 D0 D D1 D2 K L L1 H H1 f f1 c Z-Φd
1.6 250 500 405 320 - 355 650 350 975 310 3 - 30 12-25
300 560 560 375 - 410 750 400 1115 328 4 - 30 12-25
350 640 520 435 - 470 850 430 1225 328 4 - 34 16-25
400 800 580 485 - 525 950 460 1250 328 4 - 36 16-30
2.5 250 500 425 332 - 370 650 350 975 310 3 - 36 12-30
300 560 485 390 - 430 750 400 1115 328 4 - 40 16-30
350 640 550 448 - 490 850 430 1225 328 4 - 44 16-34
400 800 610 505 - 550 950 460 1250 328 4 - 48 16-34
4.0 250 500 445 345 313 385 650 350 975 310 3 4.5 42 12-34
300 560 510 408 364 450 750 400 1115 328 4 4.5 46 16-34
350 640 570 465 422 510 850 430 1225 328 4 5 52 16-34
400 800 655 535 474 585 950 460 1250 328 4 5 58 16-41

氧气截止阀设计标准

设计与制造 法兰尺寸 结构长度 检验
JB/T10530 JB/T79、JB/T82 GB/T12221 JB/T9092

氧气专用截止阀–主要性能规范

公称压力（MPa） 1.6 2.5 4.0
水压强度试验压力（MPa） 2.4 3.75 6.0
水压密封试验压力（MPa） 1.76 2.75 4.4
气压强度试验压力（MPa） 1.76 2.75 4.4
气压密封试验压力（MPa） 1.76 2.75 4.4
最大工作压力（MPa） 1.6 2.5 4.0
工作温度 -20～150℃
适用介质 氧气、氮气、空气等

氧气专用截止阀–主要零件材料

零件名称 阀体 阀盖 阀瓣 阀杆 支架 手轮 垫片、填料
材料 8-3、16-4硅黄铜 不锈钢 铸钢 马钢、钢管 聚四氟乙烯
不锈钢 不锈钢
