水封阀

型号: DS/Z44H/Y、DS/Z64H/Y、DS/Z41H/Y、DS/Z61H/Y

DS系列水封阀分为水封闸阀和水封截止阀，适用于公称压力为1.0～4.0MPa，工作温度≤425℃，工作介质为水、蒸汽或空气的管道上，作为启闭装置。尤其适用于火电厂汽机真空，冷凝及疏水系统。

真空隔离闸阀

相同:

不同:

波纹管闸阀

相同:

不同:波纹管密封

波纹管截止阀

相同:

不同:截止阀类型

DS/Z64H、DS/Z44H型对焊、法兰式水封闸阀

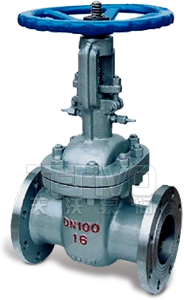

法兰式水封闸阀实物图

法兰式水封闸阀

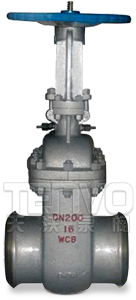

焊接式水封闸阀实物图

焊接式水封闸阀

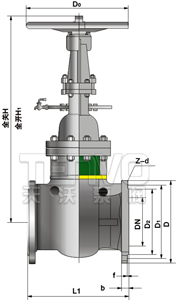

法兰式水封闸阀结构图

法兰式

焊接式水封闸阀结构图

焊接式

公称压力
DN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L1 L2 D D1 D2 B f z-d DN A B H H1 D0
1.6 50 250 216 160 125 100 16 3 4-18 49 57 64 398 458 250
65 270 241 180 145 120 18 3 4-18 66 73 82 438 514 250
80 280 283 195 160 135 20 3 8-18 78 89 94 456 539 300
100 300 305 215 180 155 20 3 8-18 96 108 115 514 614 300
125 325 381 245 210 185 22 3 8-18 121 133 144 600 730 350
150 350 403 280 240 210 24 3 8-23 146 159 172 680 825 350
200 400 419 335 295 265 26 3 12-23 202 219 222 800 1000 400
250 450 457 405 350 320 30 3 12-25 254 273 278 840 1080 450
300 500 502 460 400 375 30 4 12-25 303 325 330 990 1280 450
350 550 572 520 460 435 34 4 16-25 351 377 382 1135 1470 600
400 600 610 580 515 485 36 4 16-30 398 426 432 1410 1815 650
450 650 660 640 565 545 40 4 20-30 450 480 484 1475 1925 700
500 700 711 705 620 608 44 4 20-34 501 530 535 1660 2170 750
600 800 813 840 725 718 48 5 20-41 602 630 638 1950 2570 800
700 900 914 910 840 788 50 5 24-41 692 720 738 2165 2870 850
800 1000 965 1020 950 898 52 5 24-41 792 820 840 2595 3395 950

如果需要PN2.5～10.0MPa压力的数据，请联系天沃工作人员。

DS/J61H、DS/J41H型对焊、法兰式水封截止阀

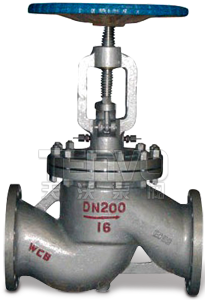

法兰式水封闸阀实物图

法兰式水封闸阀

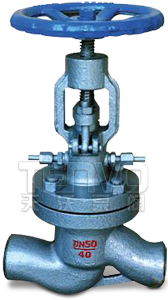

焊接式水封闸阀实物图

焊接式水封闸阀

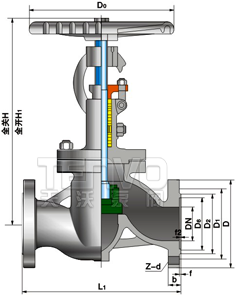

法兰式水封闸阀结构图

法兰式

焊接式水封闸阀结构图

焊接式

公称压力
DN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L1 L2 D D1 D2 b f z-d Dn A B H H1 D0
1.6 15 130 140 95 65 45 14 2 4-14 12 18 36 245 260 120
20 150 152 105 75 55 14 2 4-14 18 25 44 265 285 140
25 160 165 115 85 65 14 2 4-14 25 32 44 270 295 160
32 180 184 135 100 78 16 2 4-18 31 38 48 285 315 180
40 200 203 145 110 85 16 2 4-18 38 45 55 300 330 200
50 230 229 160 125 100 16 3 4-18 49 57 64 355 390 240
65 290 279 180 145 120 18 3 4-18 66 73 82 415 455 280
80 310 318 195 160 135 20 3 8-18 78 89 94 425 470 280
100 350 368 215 180 155 20 3 8-18 96 108 117 470 520 320
125 400 4 245 210 185 22 3 8-18 121 133 144 500 555 360
150 480 470 280 240 210 24 3 8-23 146 159 175 570 650 400
200 600 597 335 295 265 26 3 12-23 202 219 232 680 770 400

如果需要PN2.5～10.0MPa压力的数据，请联系天沃工作人员。

水封闸阀、水封截止阀–主要零件材料

产品类别 零件名称 适用温度℃ 适用介质
阀体、阀盖、支架 阀杆 闸板、阀瓣、密封面 阀副密封面 阀杆螺母 阀杆螺母
碳钢型（C） WCB、
25		 1Cr13
或2Cr13		 Cr型不锈钢
或硬质合金		 不锈钢 铝青铜 柔性石墨 ≤425 水、蒸汽、油品
、非腐蚀气体
合金钢（I） WC6、
Cr5Mo1		 38CrMoAIA
20Cr1Mo1VA		 钴基合金 硬质合金 ≤540

水封闸阀、水封截止阀–结构特点

1、阀盖填料室带有水封结构(见下图)，当接口处通入压力为0.6-1.OMPa的水时，可使系统与大气隔离，具有良好的气密性。

2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。

3、产品结构简单、紧凑合理、检修方便、使用寿命长。

4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。

5、材料的选用优于普通中低压阀门，其中承压件采用铸钢，阀杆及密封面选用不锈钢。

6、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。

填料室水封结构示意图

填料室水封结构示意图

1-旋塞（可以提供）

2-专用接头（可以提供）

3-水封管接头

4-填料垫

5-聚四氟乙烯填料

6-成型塑料

7-水封环

8-填料座圈

9-无缝钢管（用户自备）
