设计与制造 | 结构长度 | 法兰标准 | 检验试验 |
GB 12233 | GB 12221 | JB/T79-94、GB 9113.1-26 | JB/T9092-99 |

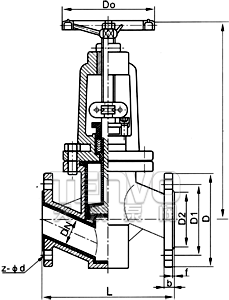

公称通径 | 标准值 | 参考值 | |||||||||
DN(mm) | NPS(inch) | PN1.0(MPa) | |||||||||
L | D | D1 | D2 | f | b | z-Φd | D0 | H1 | H2 | ||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 235 | 260 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 240 | 265 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 245 | 270 |
32 | 1-1/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 255 | 285 |
40 | 1-1/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 285 | 315 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 295 | 330 |
65 | 2-1/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 350 | 395 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 395 | 445 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-18 | 240 | 450 | 490 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-18 | 280 | 525 | 555 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-23 | 320 | 605 | 645 |
200 | 8 | 335 | 335 | 295 | 265 | 3 | 26 | 12-23 | 360 | 645 | 765 |
250 | 10 | 390 | 390 | 350 | 320 | 3 | 28 | 12-25 | 400 | 685 | 805 |
300 | 12 | 440 | 440 | 340 | 368 | 4 | 28 | 12-25 | 400 | 710 | 814 |
350 | 14 | 500 | 500 | 460 | 428 | 4 | 30 | 16-34 | 450 | 750 | 855 |

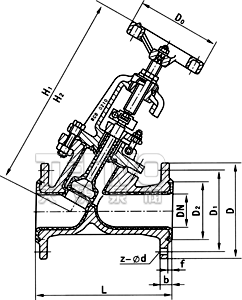

公称通径 | 标准值 | 参考值 | |||||||||
DN(mm) | NPS(inch) | PN1.6(MPa) | |||||||||
L | D | D1 | D2 | f | b | z-Φd | D0 | H1 | H2 | ||
15 | 1/2 | 130 | 95 | 65 | 43 | 3 | 14 | 4-14 | 100 | 180 | 195 |
20 | 3/4 | 150 | 105 | 75 | 50 | 3 | 14 | 4-14 | 100 | 215 | 235 |
25 | 1 | 160 | 115 | 85 | 60 | 3 | 16 | 4-14 | 120 | 220 | 245 |
32 | 1-1/4 | 180 | 135 | 100 | 68 | 3 | 18 | 4-18 | 140 | 250 | 275 |
40 | 1-1/2 | 200 | 145 | 110 | 80 | 3 | 18 | 4-18 | 160 | 283 | 315 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 180 | 316 | 360 |
65 | 2-1/2 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-18 | 200 | 353 | 408 |
80 | 3 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-18 | 240 | 437 | 505 |
100 | 4 | 350 | 215 | 180 | 150 | 4 | 24 | 8-18 | 280 | 480 | 566 |
125 | 5 | 400 | 245 | 210 | 180 | 4 | 26 | 8-18 | 320 | 540 | 650 |
150 | 6 | 480 | 280 | 240 | 210 | 4 | 28 | 8-23 | 360 | 605 | 740 |
200 | 8 | 600 | 335 | 295 | 260 | 5 | 32 | 12-23 | 400 | 650 | 800 |
250 | 10 | 730 | 405 | 355 | 319 | 5 | 36 | 12-26 | 450 | 680 | 870 |
300 | 12 | 850 | 460 | 410 | 370 | 6 | 40 | 12-26 | 500 | 770 | 1050 |

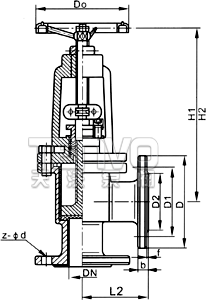

公称通径 | 标准值 | 参考值 | |||||||||
DN(mm) | NPS(inch) | PN1.0(MPa) | |||||||||
L | D | D1 | D2 | f | b | z-Φd | D0 | H1 | H2 | ||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 |
32 | 1-1/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 120 | 260 | 290 |
40 | 1-1/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 140 | 300 | 355 |
65 | 2-1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 160 | 355 | 400 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4/8-18 | 160 | 400 | 450 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-18 | 180 | 455 | 495 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-18 | 180 | 530 | 560 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-23 | 240 | 605 | 650 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-23 | 240 | 650 | 770 |
250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-23 | 280 | 680 | 800 |
300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-23 | 280 | 710 | 835 |
1、与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2、密封面不易磨损、擦伤,密封性较好、寿命长。
3、启闭时阀瓣行程较小,启闭时问较短、阀门高度较小。
4、阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。

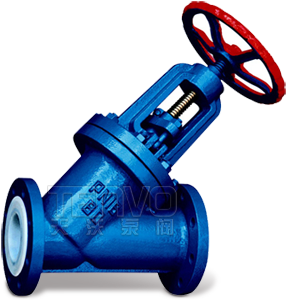

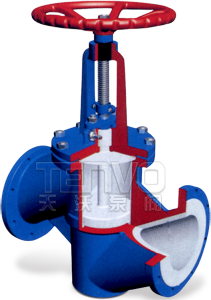

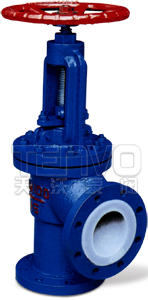

5、截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
6、可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材料可适用各种介质。
