美标截止阀

美标截止阀

型号: J41H、J41Y

天沃出品的美标截止阀符合美国国家标准学会（ANSI）标准和美国石油协会（API）标准，阀体外形为桶形或流线型造型美观，关闭件与阀座密封面采用锥面密封，关闭力小、耐冲刷、密封可靠，并且阀座可以更换，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。

美标截止阀适用于公称压力Class150～900Lb，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

特点总结：

美标圆桶形阀体最大压力900Lb铸钢/不锈钢材质

国标法兰截止阀

相同:阀体结构

不同:国标/阀体外形不同

美标闸阀

相同:美标

不同:闸阀类型

美标球阀

相同:美标

不同:球阀类型

美标截止阀–执行标准

设计与制造 结构长度 法兰连接尺寸 压力温度额定值 检验
BS1873、ANSI B16.34 ANSI B16.10 ANSI B16.5 ANSI B16.34 API 598

美标截止阀–试验压力

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa lbf/in2 MPa lbf/in2 MPa lbf/in2 MPa lbf/in2
压力等级
(磅级)		 150 3.1 450 2.2 315 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815 5.6 815
400 10.3 1500 7.6 1100 7.6 1100
600 15.3 2225 11.2 1630 11.2 1630
900 23.1 3350 16.8 2440 16.8 2440

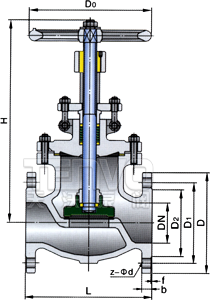

美标截止阀–主要连接尺寸

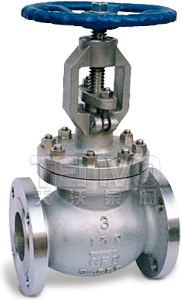

美标截止阀实物图
美标截止阀实物图
型号 规格 尺寸（mm）
inch DN L D D1 D2 b z-Φd H D0
J41H/Y/W-150Lb 1/2″ 15 108 89 60.5 35 12 4-15 200 100
3/4″ 20 117 98 70 43 12 4-15 205 120
1″ 25 127 108 79.5 51 12 4-15 230 140
1-1/4″ 32 140 117 89 64 13 4-15 240 140
1-1/2″ 40 165 127 98.5 73.2 15 4-16 270 160
2″ 50 203 152 120.7 92 16 4-19 300 200
2-1/2″ 65 216 177.8 139.7 104.7 18 4-19 340 220
3″ 80 241 190.5 152.5 127 19 4-19 360 240
4″ 100 292 229 190.5 157 24 8-19 420 280
5″ 125 356 254 216 185.7 26 8-22 460 350
6″ 150 406 279 241.3 216 26 8-22 500 400
8″ 200 495 343 298.5 270 29 8-22 590 450
10″ 250 622 406 362 324 31 12-25 710 500
12″ 300 698 483 432 381 32 12-25 810 550
14″ 350 787 533 476.3 413 35 12-29 880 600
16″ 400 914 597 540 470 37 16-29 940 650
J41H/Y/W-300Lb 1/2″ 15 152 95 66.5 35 15 4-15 220 120
3/4″ 20 178 117 82.5 43 16 4-19 230 120
1″ 25 203 124 89 51 18 4-19 260 140
1-1/4″ 32 216 133 98.5 64 19 4-19 280 140
1-1/2″ 40 229 156 114.3 73.2 21 4-22 300 200
2″ 50 267 165 127 92 22 8-19 330 240
2-1/2″ 65 292 190.5 149.4 104.7 25 8-22 360 240
3″ 80 318 210 168.2 127 29 8-22 400 280
4″ 100 356 254 200.2 157 32 8-22 450 320
5″ 125 400 279 235 185.7 35 8-22 500 400
6″ 150 444 318 270 216 37 12-22 540 450
8″ 200 559 381 330 270 41 12-25 670 500
10″ 250 622 445 387.5 324 48 16-29 770 550
12″ 300 711 521 451 381 51 16-32 855 600
14″ 350 762 584 514.5 413 54 20-32 920 650
16″ 400 864 648 571 470 58 20-35 970 700
J41H/Y/W-600Lb 1/2″ 15 165 95 66.5 35 15 4-15 220 120
3/4″ 20 190 118 82.5 43 16 4-19 230 120
1″ 25 216 124 89 51 18 4-19 260 140
1-1/4″ 32 229 133 98.5 64 21 4-19 280 140
1-1/2″ 40 241 156 114.3 73 23 4-22 300 200
2″ 50 292 165 127 92 26 8-19 360 280
2-1/2″ 65 330 190.5 149.4 104.7 29 8-22 400 300
3″ 80 356 210 168.2 127 32 8-22 440 350
4″ 100 432 273 216 157 38 8-25 500 400
5″ 125 508 330 266.7 185.7 45 8-29 600 450
6″ 150 559 356 292 216 48 12-29 720 500
8″ 200 660 419 349 270 56 12-32 800 550
10″ 250 787 508 432 324 64 16-32 870 600
12″ 300 838 559 489 381 67 20-35 940 750
J41H/Y/W-900Lb 1-1/2″ 40 305 178 123.8 92 32 4-29 350 280
2″ 50 368 216 165.1 92 38.5 8-26 420 300
2-1/2″ 65 419 244 190.5 104.7 41.5 8-29 450 350
3″ 80 381 241 190.5 127 38.5 8-26 470 400
4″ 100 457 292 234.9 157 44.5 8-32 550 450
5″ 125 559 349 279.4 185.7 51.0 8-35 650 500
6″ 150 610 381 317.5 216 56.0 12-32 750 550
8″ 200 737 470 393.7 270 63.5 12-39 850 600
10″ 250 838 545 469.9 324 70.0 16-39 1000 750

美标截止阀的结构特点

阀杆与阀瓣的连接设计合理

阀杆头部与阀瓣采用“T”型结构连接，由螺阀杆头部设计为球面，具有一定的硬度，阀瓣内设有较软材质的推力垫；并在阀杆、阀瓣、压盖间留有一定的间隙；阀瓣密封面为锥形，使得阀瓣在阀杆的推力作用下更好地找准中心，与阀座密封面实现可靠的密封。

符合BS、API标准的上密封结构

阀盖上设有可更换的上密封结构，在阀门全开的时候与阀杆上的密封面形成可靠的密封，防止介质的外漏。阀杆采用1Cr13或2Cr13不锈钢，经过调质热处理后使其最小硬度达到HB200，表面粗糙度经过外圆磨床加工达到0.8。阀杆头部整体锻造，增加其抗拉强度，确保阀杆头部不会因应力集中而断裂。

轻松的扭矩传递结构

DN20～250的小口径低压力的美标截止阀采用阀杆旋杆上升结构，阀杆螺母选用高镍球铁或铜合金，硬度比阀杆小HB50左右，可以减少力在传递过程中的损耗；大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。

设计合理的防外漏填料函

填料压盖和填料压套是分体设计，球面结合，能自动保持同心度，使得阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上，防止运动时带出填料。这样的填料函确保截止阀没有外漏，符合环何要求。
