空排止回阀

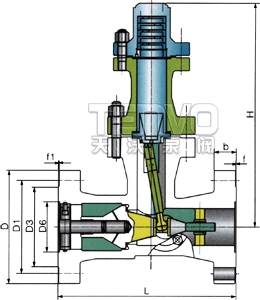

空排止回阀–外形尺寸

空排止回阀–结构特点

1、阀门由止回阀和再循环旁路控制阀与节流装置组成。

2、该阀配合再循环旁路阀工作，能防止高压水锤对给水系统的破坏，维持系统安全运行。

3、主阀瓣随管路流量或压力变化而移动，借助介质压力及弹簧作用力关闭主阀口，随即带动旁路阀开启，自动保持水泵最小的允许流量。当主阀全开时，旁路阀随之关闭。

4、阀芯采用特殊的流线结构设计，具有准确的控制流量功能，在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。

5、空排止回阀的密封面采用钴基硬质合金堆焊而成，耐磨、耐冲刷、耐气蚀、密封可靠，使用寿命长。

6、维护及检修方便、快捷

7、阀门适宜垂直安装。

空排止回阀–性能规范

空排止回阀–主要零件材料

空排止回阀–工作原理

打开出口阀，给水泵启动，给水达到一定压力后，主阀瓣在给水压力的作用下被推离主阀座，打开主阀口，给水即流出。同时由于主阀瓣的移动，带动连杆摆动，拨动排空阀片，使再循环阀片封闭空排口，关闭循环旁阀。当给水流量减小时，主阀瓣在主阀弹簧力的作用下被推向主阀座，在关闭主阀的同时，带动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当停泵时，给水口失压，主阀瓣自动关闭主阀口通道，防止高压水锤对给水系统的破坏。
