刀闸阀的特点
1、刀型闸阀的阀体采用整体式设计，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动磨擦力大大减少，从而阀门开启轻便顺畅。
3、刀型闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪、无凹槽设计，不易引起介质积存和卡阻。
5、阀座可根据介质和工况的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁睛橡胶，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，使其适用范围非常广泛。

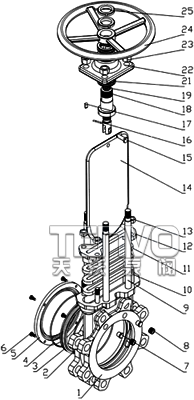

明杆刀闸阀分解图
1、阀体：CF8
2、阀座:304
3、4、O形圈：三元乙丙
5、阀座盖：304
6、内六角螺钉:304
7、导向柱：PTFE
8、平头螺钉：304
9、立柱:45表面镀铬
10、双头螺柱：304
11、填料：PTFE
12、填料压盖：CF8
13、螺母：304
14、闸板：304
15、圆柱销：45
16、开口销：不锈钢
17、平键:45
18、阀杆螺母：黄铜
19、阀杆：2Cr13
21、轴承：轴承钢
22、轴承座：铸钢
23、螺母:45
24、手轮：球墨铸铁
25、圆螺母：45

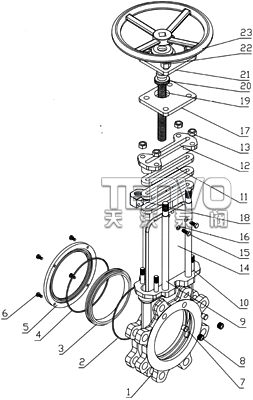

暗杆刀型闸阀分解图
1、阀体：CF8
2、阀座：304
3、O形圈：三元乙丙
4、O形圈：三元乙丙
5、阀座盖：304
6、内六角螺钉：304
7、导向柱：PTFE
8、平头螺钉：304
9、立柱：45表面镀铬
10、双头螺柱：304
11、填料：PTFE
12、填料压盖：CF8
13、螺母：304
14、闸板：304
15、螺栓：304
16、平垫片：不锈钢
17、轴承座：铸钢
18、阀杆螺母：黄铜
19、阀杆：2Cr13
20、轴承：轴承钢
21、轴承座：铸钢
22、螺母：45
23、手轮：球墨铸铁

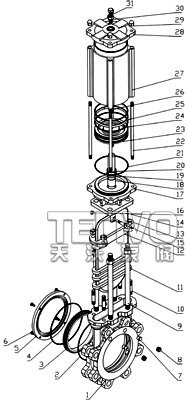

气动刀闸阀分解图
1、阀体：CF8
2、阀座：304
3、4、O形圈：三元乙丙
5、阀座盖：304
6、内六角螺钉：304
7、导向柱：PTFE
8、平头螺钉：304
9、立柱：45表面镀铬
10、双头螺柱：304
11、填料：PTFE
12、填料压盖：CF8
13、螺母：304
14、闸板：304
15、圆柱销：45
16、螺母：30
17、气缸下盖：铸钢
18、轴承：轴承钢
19、Y形圈：聚氨脂
20、卡环：25Mn
21、24、O形圈：丁腈橡胶
22、双头螺杆：Q235
23、活塞：铸铝111
25、导向带：填充PTFE
26、螺栓：45
27、气缸：铝合金
28、气上盖：铸钢
29、螺母：30
30、密封垫：PTFE
31、调节螺栓：45
刀型闸阀压力等级
DIN PN10、PN16
ANSI 150
刀闸阀设计标准
1、法兰标准：GB/T 9113.1-2000、JB/T 79.1-1994、HG 20592-1997、ASME B 16.5、EN 1092-1:2001
2、压力-温度额定值：GB/T 12224-2007、ASME B 16.34-2003、ISO 7005-1
3、结构长度标准：MSS SP 81-2001
4、适用温度范围：-29℃～120℃常温型
5、密封与强度试验标准：
强度及密封试验标准：JB/T 9090-1999
硬密封密封等级：MSS SP 81-2001 40ml/inch
强度试验压力是按公称压力的1.5倍，阀座密封试验压力是按2.8Bar进行，试验介质是带有缓蚀阻垢剂的水
软密封PTFE阀座按硬密封的1/10泄漏量标准进行验收
软密封三元乙丙及丁腈橡胶阀座按0泄漏标准进行验收
刀闸阀密封结构示意图
浮动式金属硬密封阀座
阀座：304、316+司太立
O形圈：丁腈橡胶
适用温度：-29℃～120℃
适用介质：普通介质及带有长纤维的介质或高浓易堵塞及固体颗粒介质
软密封PTFE阀座
阀座：304、316+PTFE
O形圈：丁腈橡胶
适用温度：-29℃～120℃
适用介质：普通介质
软密封EPDM阀座
阀座：EPDM/丁腈
O形圈：无
适用温度：-29℃～120℃
适用介质：普通介质
穿透式金属硬密封阀座
阀座：304、316+司太立
O形圈：丁腈橡胶
适用温度：-29℃～120℃
适用介质：普通介质及带有长纤维的介质或高浓易堵塞及固体颗粒介质，特别适合于重渣排渣
穿透式软密封PTFE阀座
阀座：304、316+PTFE
O形圈：丁腈橡胶
适用温度：-29℃～120℃
适用介质：普通介质
穿透式软密封EPDM阀座
阀座：EPDM/丁腈
O形圈：无
适用温度：-29℃～120℃
适用介质：普通介质
