ZSPQ气动活塞切断阀

气动活塞切断阀

型号: ZSPQ

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。

特点总结：

直通单座阀体气动活塞执行器关闭严密放空迅速

气动快速切断阀

相同:切断功能

不同:

气动活薄膜断阀

相同:切断功能

不同:气动执行器类型

气动O型切断球阀

相同:切断功能

不同:阀门/执行器

ZSPQ气动活塞切断阀–主要技术参数

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座直径 mm 26 43 43 52 62 79 94 115 145 166 216 可与本公司商洽生产
额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公称压力 MPa 4.0(JB/T79·2-94)
行程 mm 16 25 40 60
介质温度 ℃ -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性 两位快开式
配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7
法兰尺寸、型式 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

ZSPQ气动活塞切断阀–活塞执行机构主要技术参数

型号 ZSD-D ZSD-3 ZSD-5 ZSD-7
活塞直径 mm 150 200 300 400
有效面积 cm2 175 305 700 1245
行程 mm 16 25 40 60
进气孔螺纹 M16×1.5 M20×1.5 M24×2
最大输出力 N 7200 12800 29300 5200
可配附件 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa 500

ZSPQ气动活塞切断阀–性能指标

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
泄漏量
滴/min		 软密封 0
硬密封 1 3 5 7 9
切断时间 S 1～2 2～4
额定行程偏差% +10

注：泄漏量试验介质为水

ZSPQ气动活塞切断阀–允许压差

公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
允许压差MPa 气开 4.0 4.0 4.0 2.8 3.5 2.4
气关 4.0 2.5 1.7 1.0 1.1 0.8 0.6

ZSPQ气动活塞切断阀–主要零件材质

零件名称 材料
阀体、阀盖 ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯 1Cr18Ni9
密封填料 V型聚四氟乙烯
密封垫 1Cr18Ni9夹石棉板
蜗杆 45
O型密封圈 耐油橡胶
压缩弹簧 60Si2Mn
支架 HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞 HT200
推杆 2Cr13

ZSPQ气动活塞切断阀–外形尺寸

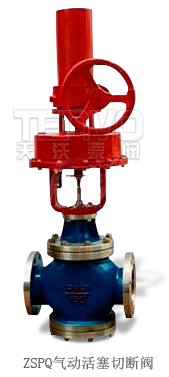

ZSPQ气动活塞切断阀实物图

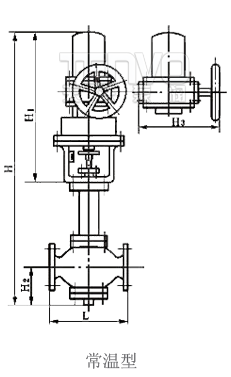

常温型ZSPQ气动活塞切断阀外形尺寸图

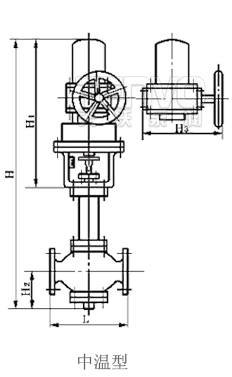

中温型ZSPQ气动活塞切断阀外形尺寸图

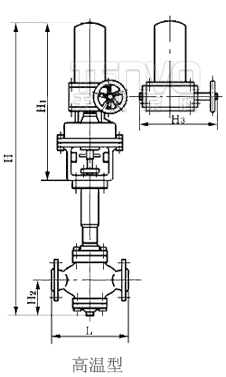

高温型ZSPQ气动活塞切断阀外形尺寸图

1、常温型气动活塞切断阀外形尺寸

公称通径DN L H2 带手轮 不带手轮
H H1 H3 重量kg H H1 重量kg
20 180 53 662 447 222 39 574 359 26
25 190 111 732 46 644 33
32 210 117 744 48 656 35
40 230 131 885 570 280 85 778 463 61
50 255 146 915 89 808 65
65 285 181 1131 706 389 135 969 542 97
80 310 190 1147 143 983 99
100 355 194 1155 163 991 109
125 425 256 1588 1022 305 1305 739 218
150 460 266 1608 331 1325 244
200 560 289 1659 445 1376 358

2、中温型气动活塞切断阀外形尺寸

公称通径DN L H2 带手轮 不带手轮
H H1 H3 重量kg H H1 重量kg
20 180 53 813 447 222 43 725 359 30
25 190 111 883 52 795 39
32 210 117 895 54 807 41
40 230 131 1036 570 280 90 929 463 66
50 255 146 1066 95 969 71
65 285 181 1296 706 389 145 1132 542 101
80 310 190 1310 155 1146 111
100 355 194 1318 172 1154 128
125 425 256 1803 1022 327 1520 739 240
150 460 266 1823 356 1540 269
200 560 289 1874 464 1591 377
