ZMAP、ZMBP型气动薄膜单座调节阀

气动薄膜单座调节阀

型号: ZMAP、ZMBP

ZMAP、ZMBP型气动薄膜单座调节阀是自动调节系统中最常用的执行器之一，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯，阀芯采用顶底导向，具有结构简单、动作可靠、泄漏量小及不会发生火灾爆炸等特点，因此广泛地应用于石化、冶金、电站工业部门的自控系统。由于气动薄膜单座调节阀阀芯上的不平衡力较大，尤其是大口径时，不平衡力增大，因此适用于压差较小又要求泄漏量小的场合。

特点总结：

单座阀体气动薄膜执行器压差小/流量小/泄漏小

精小型气动薄膜单座调节阀

相同:单座阀体

不同:精小型气动执行器

ZDLP电子式电动单座调节阀

相同:单座阀体

不同:电子式电动执行器

ZAZP电动单座调节阀

相同:单座阀体

不同:DDZ型电动执行器

ZMAP、ZMBP调节阀–主要技术参数

公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数kv 8 12 20 32 50 80 120 200 280 450 700 1100
公称压力MPa 0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）
行　程mm 16 25 40 63 100
介质温度℃ -20～200、-40～+250(常温型)、-40～250（中温型）
流量特性 直线、等百分比
法兰尺寸 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体材质 PN(MPa) 1.6 常温型 HT200
4.0,6.0 常温、中温型 ZG230-450、ZG1Cr18Ni9Ti
阀芯材质 1Cr18Ni9
上阀盖型式 普通式（常温型），热片式（中温型）
可调比 30:1

ZMAP、ZMBP调节阀–主要技术性能指标

项目 指标值
基本误差％ 不带定位器 ±5.0
带定位器 ±1.0
回差％ 不带定位器 3.0
带定位器 1.0
死区％ 不带定位器 3.0
带定位器 0.4
允许泄漏量L/h 1×10-3×阀额定容量

ZMAP、ZMBP调节阀–阀体材质和适用温度范围

零件名称 材料 温度范围 备注
阀体上阀盖 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
阀芯、阀座、阀杆 1Cr18Ni9 -250～550℃
上下膜片 A3钢板
支架、顶盖 HT200
压缩弹簧 60Si2Mn
波纹薄膜 5806胶夹480D尼龙66网眼布
填 料 聚四氟乙烯 -40～200℃
碳纤维 -120～350℃
柔性石墨 -40～600℃

ZMAP、ZMBP调节阀–允许压差

供气压力MPa 弹簧压力KPa 公称通径 20 20 20 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
0.14 20-100 允许压差MPa 5.3 3.7 2.3 1.3 0.8 0.5 0.5 0.3 0.25 0.2 0.12 0.12 0.08 0.05 0.05 0.035
0.24 40-200 6.4 6.4 5.5 3.1 1.8 1.2 1.1 0.7 0.65 0.45 0.18 0.18 0.10 0.10 0.10 0.07

注：使用条件为阀杆在介质流出端，关闭时P2=0。

ZMAP、ZMBP调节阀–外形尺寸

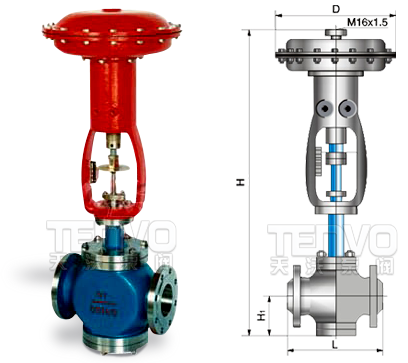

ZMAP、zmbp调节阀结构图
DN D ?PN(MPa) H H1
1.6 4.0 6.4 常 温型 中温型
25 280 185 190 200 685 835 115
32 280 200 210 210 696 847 120
40 325 220 230 235 754 905 130
50 325 250 255 265 784 935 145
65 410 275 285 295 1065 1219 180
80 410 300 310 320 1076 1239 195
100 410 350 355 370 1085 1248 200
125 495 410 425 440 1286 1498 245
150 495 450 460 475 1306 1518 255
200 495 550 560 570 1381 1593 275
250 620 670 740 752 1455 1645 380
300 620 770 803 819 1510 1690 430
