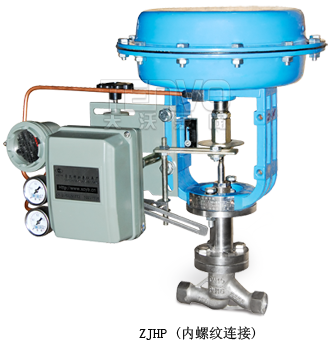

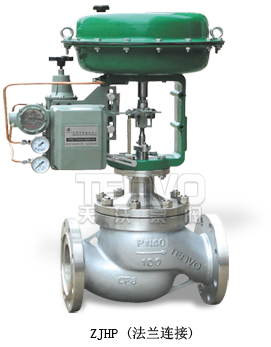

气动薄膜单座调节阀
型号: ZJHP
ZJHP型气动薄膜单座调节阀采用顶导向结构，由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度低、重量轻、装校简便；新型阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。精小型气动薄膜单座调节阀阀芯导向部分的导向面积大，具有抗振性能强的特点，具有可靠的动作特性，微小的阀座泄漏、阀座关闭性能符合GB/T4213-92标准，精小型气动薄膜单座调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求可靠性及关闭性能高的高温、低温及阀前后压差不大场合下使用。
特点总结：
单座阀体精小型气动执行器适合压差小/流量小/泄漏小的管路
精小型气动薄膜单座调节阀–调节机构主要技术参数
| 阀座直径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
| 公称通径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 额定流量 系数kv |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | ||||||||||||
| 流量特性 | 直线、等百分比 | |||||||||||||||
| 介质温度℃ | -20～200(常温)、-40+250-40～250（中温型） | |||||||||||||||
| 法兰尺寸 | 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | |||||||||||||||
| 法兰型式 | 铸铁法兰尺寸JB79-59，铸钢法兰尺寸按JB79-59 | |||||||||||||||
| 阀体材质 | PN (MPa) |
0.6,1.6 | HT200 | |||||||||||||
| 4.0,6.0 | WCB（ZG230-450）ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | |||||||||||||||
| 可调 | 50:1 | |||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
单座阀体解剖示意图
精小型气动薄膜单座调节阀–执行机构主要技术参数
| 型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
| 有效面积cm2 | 350 | 350 | 560 | 900 |
| 行 程mm | 16 | 25 | 40 | 60 |
| 弹簧范围KPa | 20～100(标准)40～200；80～240；20～60；60～100 | |||
精小型气动薄膜单座调节阀–性能指标
| 项目 | 指标值 | 项目 | 指标值 | ||||
| 基本误差％ | 不带定位器 | ±5.0 | 始终点偏 ％ | 气关 | 不带定位器 | 始点 | ±5.0 |
| 终点 | ±2.5 | ||||||
| 带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
| 终点 | ±1.0 | ||||||
| 回差％ | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | |
| 终点 | ±5.0 | ||||||
| 带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | |||
| 终点 | ±1.0 | ||||||
| 死区％ | 不带定位器 | 3.0 | |||||
| 带定位器 | 0.4 | 允许泄漏量L/h | 1×10-4× 阀额定容量 |
||||
| 额定行程偏差％ | ±2.5 | ||||||
精小型气动薄膜单座调节阀–允许压差
| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力KPa | 需要 | 公称通径（阀座直 | |||||||||||||
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||
| 气关 | ZHA-22 | 20～100 20～100 40～200 |
140 250 400 |
P R P或R |
6.4 6.4 6.4 |
6.4 6.4 6.4 |
5.94 6.4 6.4 |
3.34 6.4 6.4 |
2.14 6.4 6.4 |
|||||||||
| ZHA-23 | 20～100 20～100 40～200 |
140 250 400 |
P R P或R |
1.31 6.09 6.4 |
0.84 3.9 5.26 |
0.53 2.5 3.39 |
||||||||||||
| ZHA-34 | 20～100 20～100 40～200 |
140 250 400 |
P R P或R |
0.51 2.36 3.21 |
0.33 1.56 2.12 |
0.21 1.0 1.35 |
||||||||||||
| ZHA-45 | 20～100 20～100 40～200 |
140 250 400 |
P R P或R |
0.22 1.02 1.39 |
0.15 0.71 0.97 |
0.08 0.40 0.54 |
||||||||||||
| 气 开 |
ZHA-22 | 20～100 40～200 80～240 |
140 250 400 |
P P或R P |
4.46 6.4 6.4 |
3.09 6.4 6.4 |
1.98 5.94 6.4 |
1.11 3.34 6.4 |
0.71 2.14 4.99 |
|||||||||
| ZHA-23 | 20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.44 1.37 3.05 |
0.28 0.84 1.95 |
0.18 0.53 1.25 |
||||||||||||
| ZHA-34 | 20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.17 0.51 1.18 |
0.11 0.33 0.78 |
0.07 0.21 0.5 |
||||||||||||
| ZHA-45 | 20～100 40～200 80～240 |
140 250 400 |
P P或R P |
0.07 0.22 0.51 |
0.05 0.15 0.35 |
0.028 0.08 0.20 |
||||||||||||
1）P－阀门定位器；R－压力继动器。
2）允许压差为阀关闭P2=0状态，△P的最大值。
3)最大压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料。
精小型气动薄膜单座调节阀–主要零件材质
| 零件名称 | 材料 | 温度范围 | 备注 |
| 阀体上阀盖 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 填料 | 聚四氟乙烯 | -40～200℃ | |
| 膜片 | 丁晴橡胶夹增强涤沦织物 | ||
| 压缩弹簧 | 60Si2Mn | ||
| 膜盖 | A3 |

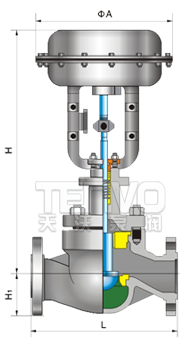

精小型气动薄膜单座调节阀–外形尺寸
| DN | L | H | H1 | 重量(Kg) | φA | |||||||
| PN6 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16 |
PN40 PN64 |
||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 52 | 65 | 19 | 23 | 285 |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 57 | 70 | 20 | 24 | 285 |
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 75 | 85 | 26 | 35 | 285 |
| 50 | 254 | 567 | 586 | 457 | 627 | 70 | 82 | 82 | 90 | 30 | 40 | 285 |
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 92 | 100 | 47 | 66 | 360 |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 100 | 107 | 55 | 78 | 360 |
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | 360 |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | 470 |
| 250 | 730 | 730 | 100% | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 |
| 300 | 850 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | 580 |
【ZJHP气动薄膜调节阀的工作原理】
ZJHP气动薄膜调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
ZJHP气动单座调节阀问题总汇
【ZJHP气动单座调节阀的阀座结构是什么的？】
气动单座调节阀为无底盖顶导向结构,采用直通单座铸造球形阀，单座柱塞型阀芯，流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大；由于只有一个阀座和一个柱塞形阀芯，因此密闭性能好、泄漏量小、动作灵敏；阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
【ZJHP气动薄膜调节阀有那些衍生产品？】
ZJHP气动薄膜调节阀除了标准型外，还可以将阀芯制作成软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。
ZJHP气动薄膜调节阀还有调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm。适用流体温度有-60~+450℃；
ZJHP气动薄膜调节阀按温度高低配用不同阀盖可分常温型、高温型和低温型。
