V230/231自力式压力/压差调节阀是一种无需外来能源而只依靠被调介质自身压力的变化进行自动调节压力的节能产品,具有测量、执行、控制的综合功能。自力式压力、压差调节阀广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。
V230/231自力式压力/压差调节阀免维护,介质自身压力控制,不锈钢波纹管压力平衡式,不平衡力小,灵敏度高,支持内取压和外取压设定点范围宽,可以通过调节螺母方便的调整设定点,执行器与弹簧可随意组配,从而实现多种调节范围。对于高密封要求,使用软密封阀芯(标准低噪声),对于更高的降噪要求。可使用带减噪器的特殊型号,采用标准模块化设计,通过组合件,可以进行多项组合控制。
特点总结:
自力式压力控制压差控制比ZZYP型稳定/精确
类别 | 压力控制调节阀 | 差压控制调节阀 | ||||||
阀后压力调节阀 | 阀前压力调节阀 | 差压上升阀关闭 | 差压上升阀开启 | |||||
硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | |
型号 | V230 D01 | V230D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 |
规格 | DN15-250 |
公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数 Kv | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | |
公称压力 MPa | 1.6 ; 4.0 | |||||||||||||
Z 值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
最高工作温度℃ | V230 V231 | 液体≤ 140 ;气体≤ 80 | ||||||||||||
硬密封 V230 | 配隔离罐≤ 200 | 配隔离罐和加长件≤ 300* | ||||||||||||
配隔离罐和散热片≤ 200 | ||||||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
法 兰 标 准 | DIA (亦可按用户要求提供法兰标准) | |||||||||||||
阀 体 材 质 | PN16 :铸铁(工作温度≤ 200 ℃); PN4.0 :铸钢、铸不锈钢(工作温度≤ 350 ℃) | |||||||||||||
阀 芯 材 质 | 不锈钢;软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
最高工作压力 MPa | 公称压力(注意△ Pmax 及工作压力与工作温度的关系) |
1、液体>140℃、气体>80 ℃时阀倒装;
2、Z值:噪音衡量系数,该值用来衡量噪音大小。
有效面积(cm2) | 32※ | 80※ | 250※ | 630※ | 32※ | 80※ | 250※ | 630※ |
压力设定范围(Mpa) | DA3 | DA4 | ||||||
0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~ 0.035 | 1.0~1.6 | 0.1~1.6 | 0.015~0.12 | 0.005~ 0.035 | |
0.3~1.2 | 0.05~0.3 | 0.01~0.07 | 0.05~0.25 | 0.05~.025 | 0.01~0.06 | |||
保证压力阀正常工作最小压力压差△Pmin(Mpa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许上、下膜室之间最大压差(Mpa) | 2.0 | 1.25 | 0.4 | 0.15 | 2.0 | 1.25 | 0.4 | 0.15 |
材质 | 膜盖:钢板镀锌 | |||||||
膜片:EPDM或FKM夹纤维※※ | ||||||||
控制管线、接头 | 铜管或钢管10×1;卡套式接头R1/4″ | |||||||
设定值偏差 | ±80% |
※DN150~250不能满足定值,可选用挥器操作型自力式压力调节阀
※EPDM适用于水、蒸汽和气体介质,FKM适用于油、水、蒸汽及气体介质,订货时应注明介质种类。
可根据不同的压力设定范围选项配合适的执行器与控制阀组成调压阀。
控制精度 | ±8% | |||
允许泄漏量(在规定试验条件下)i/h | 硬密封 | 4X10-4X阀额定容量 | ||
软密封 | DN15~50 | DN65~125 | DN150~250 | |
10气泡/min | 20气泡/min | 40气泡/min |
公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
PN16最大压差ΔP MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 |
PN40最大压差ΔP MPa | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 |

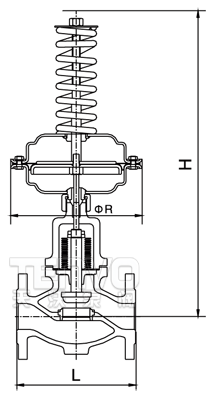

公称通径DN | AΦR | L | |||||||
A 32cm2Φ172mm | A 80cm2Φ172mm | A 250cm2Φ263mm | A 630cm2Φ380mm | ||||||
H | kg | H | kg | H | kg | H | kg | ||
15 | 647 | 13.7 | 642 | 13.7 | 662 | 19.2 | 732 | 34.2 | 130 |
20 | 647 | 14.2 | 642 | 14.2 | 682 | 19.7 | 732 | 34.7 | 150 |
25 | 673 | 17.2 | 668 | 17.2 | 708 | 22.7 | 758 | 37.7 | 160 |
32 | 673 | 20.5 | 668 | 20.5 | 708 | 26 | 758 | 41 | 180 |
40 | 675 | 21.5 | 670 | 21.5 | 710 | 27 | 760 | 42 | 200 |
50 | 675 | 24.5 | 670 | 24.5 | 710 | 30 | 760 | 45 | 230 |
65 | 710 | 36.5 | 710 | 36.5 | 745 | 42 | 795 | 57 | 290 |
80 | 710 | 40.5 | 710 | 40.5 | 745 | 46 | 795 | 61 | 310 |
100 | 815 | 67.5 | 815 | 67.5 | 850 | 73 | 900 | 88 | 350 |
250 | 815 | 77.5 | 815 | 77.5 | 850 | 83 | 900 | 98 | 400 |
150 | 765 | 93 | 815 | 108 | 480 | ||||
200 | 795 | 153 | 845 | 168 | 600 | ||||
250 | 842 | 233 | 892 | 248 | 730 |
