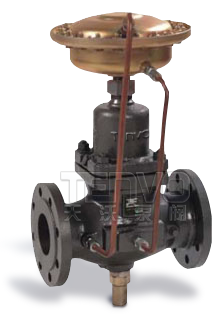

V130/131自力式流量调节阀由一个带有设定流量的控制阀门和执行器组成,主要应用于工艺过程控制中的恒流量调节,例如城市供热,供热系统的中心站流量控制,各分站的流量控制以及各控制系统的流量控制网络,可用于最高温度200℃的非腐蚀性的液体介质。
流量调节阀型号:V130D05(硬密封) V131D05(软密封)
【注意事项】
1、主要应对在被控流量一旦调定后,不经常改变(调整)的场合。
2、流量调节阀的有效压力分为0.02MPa和0.05MPa两种,应根据实际情况选用,选取时阀前、后压差要大于该有效压力。
一定流量的介质经过限流器时引起压差,压差通过脉冲管作用在控制膜片上。通过内置的控制弹簧限制压差(限流器压差)和流量。被控介质输入阀以后,阀前压力P1通过控制管线输入下膜室,经节流阀节流后的压力Ps输入上膜室,P1于Ps的压差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。当流经阀的流量增加时,即△Ps增加,结果P1、Ps分别作用在上、下膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使Ps增加,增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反正,同理。设定被控介质的流量用调整节流阀与阀座的相对位置来确定。
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
公称压力MPa | 1.6;4.0 | |||||||||||||
有效压力下最大流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
最高工作温度 ℃ | ≤140 | |||||||||||||
硬密封配隔离罐≤200 | 配隔离罐加长件≤200 | |||||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
法兰标准 | ANSI、JIS、DIN、GB、JB(特殊可按用户提供) | |||||||||||||
阀体材质 | 铸铁;铸钢;铸不锈钢 | |||||||||||||
阀芯材质 | 不锈钢,软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
最高工作压力 | 公称压力(注意△Pmax及工作压力与工作温度的关系) |
有效面积(cm2) | 250 | 630 |
节流器压差(MPa) | 0.02;0.05 | |
允许上下膜室之间最大压差(MPa) | 0.4 | 0.15 |
材料 | 膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维 | |
控制管线、接头 | 铜管或钢管10×1;卡套式接头:R1/4〞 |
注:有效压力:指节流板前后的压差,表中有效压力下的最大流量只适用于水,其它介质需通过公式计算。
控制精度 | ±8% | |||
允许泄漏量(在规定试验条件下) | 硬密封 | 4X10-4X阀额定容量 | ||
软密封 | DN15~50 | DN65~125 | DN150~250 | |
10气泡/min | 20气泡/min | 40气泡/min |

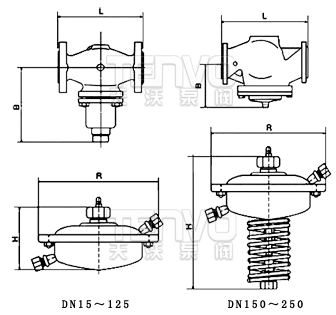

公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B mm | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
φR mm | 263 | 380 | |||||||||||
H mm | 150 | 520 | |||||||||||
约重(kg) | 21 | 23 | 24 | 27 | 31 | 36 | 47 | 55 | 74 | 93 | 118 | 178 | 261 |
自力式流量调节阀主要用于供热、空调等非腐蚀性液体介质(尤其是水系统)的流量控制;安装于水系统中,经运行前的一次调节,就能使系统流量自动保持在要求的设定值,保持用户所需的流量,自动消除水系统中因各种因素引起的水力失调现象,克服“冷热不均”的现象,提高系统能效,实现节能,是供热、空调系统实现“计量收费”的理想配套产品。
自力式流量调节阀是在阀门的进出口压差变化的情况下,维持通过阀门的流量恒定,从而维持与之串联的被控对象(如一个环路、一个用户、一台设备等,下同)的流量恒定。管网中应用自力式流量平衡阀,可直接根据设计来设定流量,阀门可在水压作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差。自力式流量控制阀的名称较多,如自力式流量平衡阀、定流量阀、自平衡阀、动态流量平衡阀等。各种类型的自力式流量控制阀,结构各有相异,但工作原理类似。
自力式平衡阀是由一个一个自动平衡阀组和手动调节阀组组成。自动平衡阀组作用是维持流量恒定,调节阀组作用是设定流量。系统流体的工作压力为P1,手动调节阀的前后压力分别为P2、P3。当手动调节阀调到某一位置时,即人为的确定了“设定流量”Kv,即手动调节阀的流量系数,流量G=Kv(P2-P3)1/2 ,Kv设定后,只要(P2-P3)不变,则流量G不变;当系统流量增大时,(P2—P3)的实际值超过了允许的给定值,此时通过感压膜和弹簧作用,使自动调节阀组自动关小,直至流量重新维持到设定流量,反之亦然。
自力式平衡阀自动调节流量的有效范围,取决于工作弹簧的性能。一般自力式平衡阀前后压差在20—300kPa的范围内,能按设定值有效控制流量。当压小于20kPa时,控制流量达不到设定值;压差超过300kPa时,可能产生噪音。
常见应用案例:采暖及空调水系统。最高使用温度120℃、压力1.6MPa。
自力式流量调节阀在贮存、安装中应注意一下几点:
①到货后应妥善保管、避免雨淋、存放于干燥处;
②应按阀体箭头所示的水流方向安装,切勿装反;
③在管道上可垂直安装亦可水平安装;
④流量设定方法:用专用扳手,打开保护螺丝,旋转阀杆,使刻度线调整到设定流量的对应值;
⑤自力式平衡阀不具备关断功能,根据需要,应另设关断阀门。
