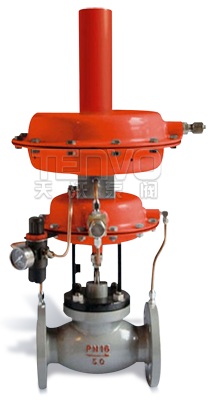

指挥器操作型自力式压力调节阀

型号: ZZHP

ZZHP指挥器操作型自力式压力调节阀压力设定在指挥器上实现，因而方便、快捷、省时省力，可运作状态下连续设定；控制精度高，可比一般ZZYP型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合；检测、执行元件由耐高温材料制作，无需带冷凝器也可用于高温（200℃）水蒸汽场合。

特点总结：

自力式带指挥器控制精度提高一倍

相关尺寸
常见问题

ZZHP指挥器操作型自力式压力调节阀–主要技术参数

阀体
型式:直通铸造球形阀
阀尺寸：DN20～150
额定压力：PN16
连接形式：法兰
法兰标准：钢制法兰按GB9113-2000，
JB/T79-94
密封面型式：PN16为凸面

法兰端面距：按GB12221-89
材料：ZG230～450（SCPH2）
ZG1Cr18Ni9Ti（SCS13A）
ZG1Cr18Ni12Mo2Ti（SCS14A）
结构形式：标准型（-5℃～+70℃）
低温型（-20℃～-196℃）
高温型（无冷凝器）（<+200℃）
垫片：型式：齿型和平型
材料：F4/改性F4，
不锈钢+石墨

阀内组件

阀芯：单座柱塞型阀芯
金属密封
软密封
快开特性
阀芯：1Cr18Ni9Ti；PTFE

执行机构
型式：薄膜式
ZH100，ZH200，ZH280，ZH400

膜片材料：丁腈橡胶夹增强涤纶织物
信号借口：内螺纹M16×1.5
环境温度：-30℃～+70℃

指挥器
型式：薄膜式
ZH100，ZH400，ZH600
膜片材料：丁腈橡胶夹增强涤纶织物/不锈钢
信号借口：内螺纹M10×1
环境温度：-30℃～+70℃

性能
额定Kv值：参照额定流量系数表
流量特性：快开
整机作用方式：阀后压力控制
压力调节范围：见表
压力控制精度：≤±2.5%
阀座泄漏率（对于额定Kv值%）：
金属密封：小于0.01%（ANSIB16.104-1976Ⅳ级）
软密封：小于0.00001%以下
（ANSIB16.104-1976Ⅳ级）

ZZHP指挥器操作型自力式压力调节阀

ZZHP指挥器操作型自力式压力调节阀–额定流量系数

公称通径DN（mm）	阀座直径d（mm）	额定流量系数Kv
20	6	0.4
	15	4
	20	6.3
25	25	10
40	32	16
40	40	25
50	50	40
80	65	68
80	80	100
100	100	160
150	125	250
150	150	360

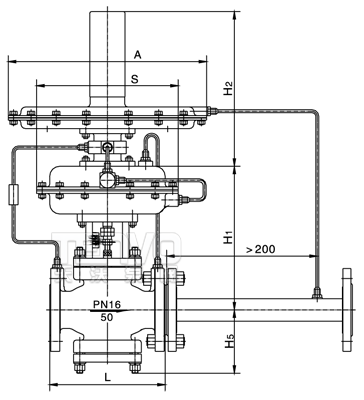

ZZHP指挥器操作型自力式压力调节阀–外形尺寸

公称通径	L	S	A	H1	H2	H5
20	150		195/310/395	234	325	100
25	160	195		234		100
40	200	195		249		120
50	230	280		254		125
80	310			301		155
100	350			316		170
150	480	310		375		225

ZZHP指挥器操作型自力式压力调节阀–压力设定范围

压力范围（KPa）	指挥器膜室有效面积（cm2）	执行机构膜室有效面积（cm2）	使用阀门口径（mm）
0.5～7；2～12	400	100	20～50
0.5～7；6～40；30～70；50～100	600；100视工况要求决定包括指挥器的设定弹簧	100	20～50
0.5～7；2～12	400	280	65～100
0.5～7；6～40；30～70；50～100	600；100视工况要求决定包括指挥器的设定弹簧	280	65～100
0.5～7；2～12	400	400	125～150
0.5～7；6～40；30～70；50～100	600；100视工况要求决定包括指挥器的设定弹簧	400	125～150

ZZHP指挥器操作型自力式压力调节阀–工作原理

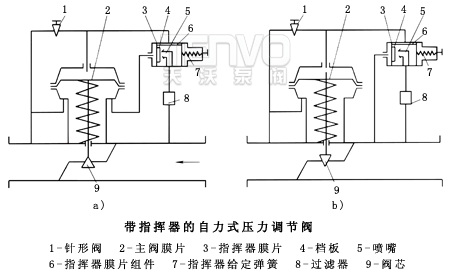

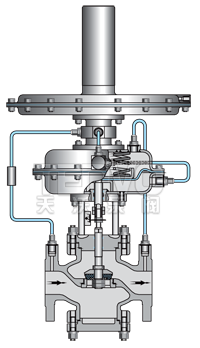

指挥器操作型自力式压力调节阀，当被调介质的压力升高，作用在主阀膜片下面的压力就大于上面的压力，阀芯向上移动，使流通截面减小，这样，阀后压力稍微下降。同时，作用在指挥器膜片上的压力增大；当作用在指挥器膜片上的力，大于指挥器给定弹簧的力时，指挥器膜片组件向右移动，挡板靠近喷嘴，指挥器的输出压力减小，通到主阀膜片上面的压力随之降低，阀芯继续向上移动，流通截面积继续减小，被调介质的压力继续降低，直到与指挥器给定弹簧的力相平衡为止。反之，当被调介质的压力降低时，作用在指挥器膜片上的压力减小；当这个压力小于指挥器给定弹簧的力时，指挥器膜片组件向左移动，挡板离开喷嘴，指挥器的输出压力增大，将阀芯打开，阀后压力回升到给定值。针形阀用作调整放大倍数。过滤器能够滤去介质中的颗粒杂质，防止喷嘴被堵而失去作用。
