真空隔离闸阀/截止阀

型号: NKZ41H、NKZ61H、NKJ41H、NKJ61H

NK系列真空隔离阀分为真空隔离闸阀和真空隔离截止阀，阀盖填料是具有水密封或真空隔离结构，当接口通入压力0.6～1.0MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封，适用于公称压力≤10.0MPa，工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置，尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

水封阀

相同:

不同:

波纹管闸阀

相同:

不同:波纹管密封

波纹管截止阀

相同:

不同:截止阀类型

真空隔离闸阀

NKZ41H型法兰式真空隔离闸阀–零件材料和使用范围

型号 阀体、阀盖 阀杆 阀板 密封面 阀杆螺母 填料 紧固件 适用介质 适用温度℃
NKZ41/44-C型 WCB 2Cr13 25 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢 水、蒸汽、空气 ≤425
NKZ41/44-I型 铬钼钢 20Cr1Mo1VA 铬钼钢 Y：硬质合金 铬钼钢 ≤550

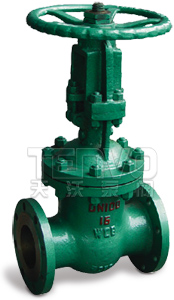

法兰式真空隔离闸阀实物图

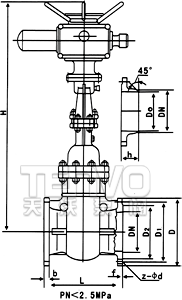

电动法兰式真空隔离闸阀结构图

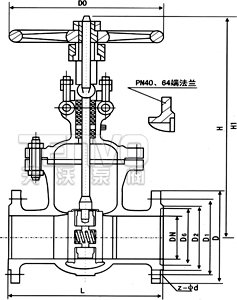

法兰式真空隔离闸阀结构图

NKZ41H型法兰式真空隔离闸阀–主要尺寸

公称通径
DN（mm）		 主要外形尺寸及连接尺寸（mm）
L D D1 D2 b f z-d H H1 H2 D0
50 250 160 125 100 16 3 4-18 350 400 640 220
65 265 180 145 120 18 3 4-18 375 450 670 240
80 280 195 160 135 20 3 8-18 433 528 720 280
100 300 215 180 155 20 3 8-18 502 620 800 320
125 325 245 210 185 22 3 8-18 612 753 905 360
150 350 280 240 210 24 3 8-23 676 847 966 360
200 400 335 295 265 26 3 12-23 820 1039 1100 400
250 450 405 355 320 30 3 12-25 969 1245 1220 450
300 500 460 410 375 30 4 12-25 1142 1472 1527 500
350 550 520 470 435 34 4 16-25 1280 1450 1665 550
400 600 580 525 485 36 4 16-30 1452 1887 1870 600
450 650 640 585 545 40 4 20-30 1541 2011 1946 700
500 700 705 650 608 44 4 20-34 1676 2181 2190 700
600 800 840 770 718 48 5 20-41 2000 2600 2510 800
700 900 910 840 788 50 5 24-41 2200 2900 2810 800
800 1000 1020 950 898 52 5 24-41 2360 3160 2950 800

此表为PN1.6MPa数据。

如需PN2.5～10.0MPa数据，请联系天沃工作人员。

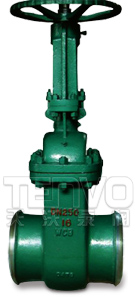

对焊式真空隔离闸阀实物图

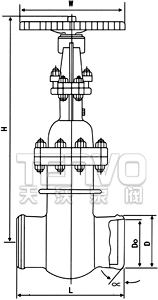

对焊式真空隔离闸阀结构图

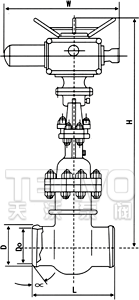

电动对焊式真空隔离闸阀结构图

NKZ61H型对焊式真空隔离闸阀–主要尺寸

公称通径
DN（mm）		 外形尺寸（mm）
L H D D0 ∝ W
50 250 618 64 49 37° 30′ 562
65 270 670 82 66 562
80 280 700 95 78 562
100 300 785 117 100 607
125 325 845 144 125 607
150 350 990 172 151 607
200 400 1080 223 201 607
250 450 1150 278 253 607
300 500 1415 330 303 755
350 550 1665 380 351 755
400 600 1815 432 398 825
450 650 1920 484 450 825
500 700 2080 535 498 825
600 800 2380 638 600 925

此表为PN2.5MPa数据。

如需PN4.0～10.0MPa数据，请联系天沃工作人员。

真空隔离截止阀

法兰式真空隔离截止阀实物图

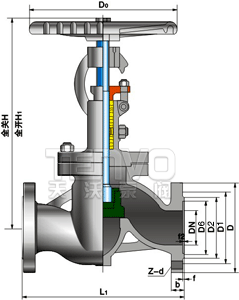

法兰式真空隔离截止阀结构图

NKJ41H型法兰式真空隔离截止阀–主要尺寸

公称压力
PN（MPa）		 公称通径
DN（mm）		 尺寸（mm）
L1 L2 D D1 D2 b f Z-d Dn A B H H1 D0
1.6 15 130 140 95 65 45 14 2 4-14 12 18 36 245 260 120
20 150 152 105 75 55 14 2 4-14 18 25 44 265 285 140
25 160 165 115 85 65 14 2 4-14 25 32 44 270 295 160
32 180 184 135 100 78 16 2 4-18 31 38 48 285 315 180
40 200 203 145 110 85 16 2 4-18 38 45 55 300 330 200
50 230 229 160 125 100 16 3 4-18 49 57 64 355 390 240
65 290 279 180 145 120 18 3 4-18 66 73 82 415 455 280
80 310 318 195 160 135 20 3 8-18 78 89 94 425 470 280
100 350 368 215 180 155 20 3 8-18 96 108 117 470 520 320
125 400 4 245 210 185 22 3 8-18 121 133 144 500 555 360
150 480 470 280 240 210 24 3 8-23 146 159 175 570 650 400
200 600 597 335 295 265 26 3 12-23 202 219 232 680 770 400

如需PN2.5～10.0MPa数据，请联系天沃工作人员。

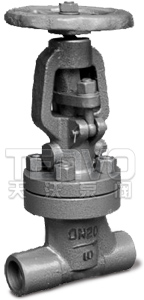

对焊式真空隔离截止阀实物图

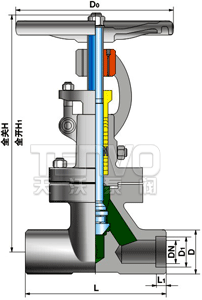

对焊式真空隔离截止阀结构图

NKJ61H型对焊式真空隔离截止阀–主要尺寸

公称压力
DN(mm)		 公称通径
DN（mm）		 尺寸（mm）
L D Dn D1 L1 H H1 D0
1.6
2.5		 10 130 36 9 15 9 245 255 120
15 130 36 12 19 10 245 260 120
20 150 44 19 26 11 265 285 140
25 160 44 26 33 13 270 293 160
32 180 60 30 39 14 270 300 180

如需PN4.0～10.0MPa数据，请联系天沃工作人员。

真空隔离阀的主要结构特点及用途

1、本系列阀门主体采用铸锻结构，具有平等双密封副半强制双向密封，密封面到位运动和楔形块楔开紧运动分步作用实现零泄漏。

2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

3、结构简单、紧凑、检修方便，使用寿命长。

4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且各接各面 采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。

5、阀盖填料室带有真空油(见下图)，可使系统与大气隔离，具有良好的气密性。

6、材料的选用优于普通高、中、低压阀门，其中承压件采用铝青铜，阀杆及密封面选用不锈钢。

7、闸阀为平行式双闸板结构，密封可靠，启闭轻便，检修方便。

8、本系列阀门连接形式分法兰、焊接两种。驱种方式手动、电动两种。
