公称通径DN(mm) | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
阀座直径DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
流量特性 | 直线 | 直线;等百分比 | ||||||||||||||||||
公称压力PN(MPa) | 10 | 1.6、4.0、6.4 | ||||||||||||||||||
连接型式 | 管螺纹连接G3/4 " | 法兰连接:PN1.6按JB79-59标准;PN4.0、6.4按JB79-59标准 | ||||||||||||||||||
配用执行机构型号 | ZAZ-25 | ZAZ-25DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | |||||||||||||||
出抽推力(N) | 250 | 250/4000 | 4000 | 6400 | 6400 | |||||||||||||||
行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
全行程时间(s) | 20 | 20、8 | 12.5 | 20 | 32 | 37 | ||||||||||||||
作用方式 | 电开式(K常用);电关式(B) | |||||||||||||||||||
输入信号 | 0~10mA;4~20mA DC | |||||||||||||||||||
供电电源 | 220V;50~60Hz | |||||||||||||||||||
固定可调比R | 30:1 |
项目 | 技术性能指标 |
基本误差% | ≤±5 |
回差% | ≤3 |
死区% | ≤5 |
泄漏量 | 0.01%×阀额定容量 |
额定流量系数误差% | ≤±10;当Kv≤6.3时,为≤±15 |
公称通径(mm) | G3/4" | 20 | ||||||||
阀座直径DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
允许压差(MPa) | 公称压力值 | 4.9 | 3.7 | 2.4 | 1.6 | 1.1 | 0.6 | |||
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允许压差(MPa) | PN值 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 0.6 | 1.1 | 0.7 | 0.4 |

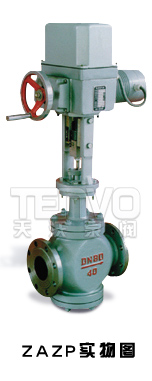

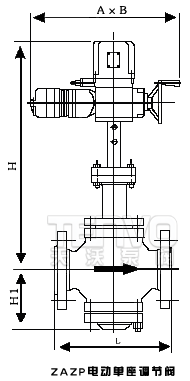

公称通径(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常温型 | 热片型 | |||
G3/4" | Φ160 | 120(PN10) | 391 | 478 | 32 | ||
20 | 230×460 | 180 | 190 | 190 | 653 | 804 | 65 |
25 | 185 | 190 | 200 | 665 | 816 | 99 | |
32 | 200 | 210 | 210 | 671 | 822 | 105 | |
40 | 220 | 230 | 235 | 683 | 834 | 116 | |
50 | 230×530 | 250 | 255 | 265 | 698 | 849 | 131 |
65 | 275 | 285 | 295 | 789 | 949 | 165 | |
80 | 300 | 310 | 320 | 792 | 952 | 173 | |
100 | 350 | 355 | 370 | 796 | 956 | 177 | |
125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 225 |
150 | 450 | 460 | 475 | 855 | 1070 | 233 | |
200 | 550 | 560 | 570 | 894 | 1109 | 272 |
