ZAZN电动直通双座调节阀

电动直通双座调节阀

型号: ZAZN

ZAZN电动直通双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0-10或4-2mADC。将此转为输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液压等参数的自动调节。电动直通双座调节阀被广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。电动直通双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。

特点总结：

双座阀体DKZ型电动执行器压差大/流量大/泄漏大

ZDLN电子式电动双座调节阀

相同:双座阀体

不同:电子式电动执行器

ZMN型气动薄膜双座调节阀

相同:双座阀体

不同:气动薄膜执行器

ZJHN气动薄膜双座调节阀

相同:双座阀体

不同:精小型气动执行器

ZAZN电动直通双座调节阀–主要技术参数

公称通径DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径DN（mm） 26,24 32,30 40,38 50,48 66,64 80,78 100,98 125,123 150,148 200,197 252,248 303,297
额定流量系数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600
流量特性 直线；等百分比
公称压力PN（MPa） 1.6、4.0、6.4 4.0、6.4
连接型式 法兰连接：PN1.6按JB79-59标准；PN4.0、6.4按JB79-59标准
配用执行机构型号 DKZ-310 DKZ-410 DKZ-410 DKZ-510
出抽推力（N） 4000 6400 6400 16000
行程L（mm） 16 25 40 60 100
全行程时间（s） 12.5 20 32 37 62
作用方式 电开式（K常用）；电关式（B）
输入信号 0～10mA；4～20mA DC
供电电源 220V；50～60Hz
固定可调比R 30：1

ZAZN电动直通双座调节阀–外形尺寸

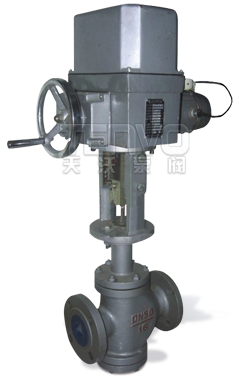

ZAZN电动直通双座调节阀实物图
ZAZN电动直通双座调节阀结构图
公称通径（mm） A×B L H1 H2
PN1.6 PN4.0 PN6.4 常温型 热片型
25 230×460 185 190 200 670 820 104
32 200 210 210 673 823 107
40 220 230 235 693 843 126
50 250 255 265 698 848 131
65 230×530 275 285 295 799 959 175
80 300 310 320 809 969 190
100 350 355 370 821 981 202
125 260×630 410 425 440 872 1087 250
150 450 460 475 882 1097 260
200 550 560 570 924 1139 302
250 670 660 670 1156 1368 422
300 740 785 800 1215 1427 484
