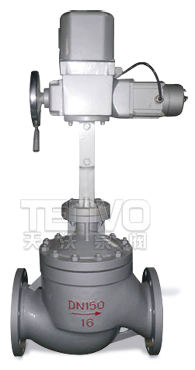

公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 360 | 630 | 900 | 1440 |
工作温度℃ | 铸钢:-20~+250;散热型:-40~450 | ||||||||||
公称压力PN(MPa) | 1.6、2.5、4.0、6.4 | 4.0、6.4 | |||||||||
连接型式 | 法兰连接:按JB79-94标准 | ||||||||||
配用执行机构型号 | DKZ-310 | DKZ-410 | DKZ-510 | ||||||||
出抽推力(N) | 4000 | 6400 | 16000 | ||||||||
行程L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||
全行程时间(s) | 12 | 18.75 | 30 | 45 | 65 | ||||||
作用方式 | 电开式(K常用);电关式(B) | ||||||||||
输入信号 | 0~10mA;4~20mA DC | ||||||||||
供电电源 | 220V;50~60Hz | ||||||||||
固定可调比R | 30:1 |
项目 | 技术性能指标 |
基本误差% | ≤±5 |
回差% | ≤3 |
死区% | ≤5 |
泄漏量 | 0.01%×阀额定容量 |
额定流量系数误差% | ≤±10 |
阀体材料 | 材料牌号 | 公称压力(MPa) | 适用温度范围(℃) | |
常温型 | 热片型 | |||
铸铁 | HT200 | 1.6 | -20~200 | |
铸钢 | ZG1Cr18Ni9Ti | 4.0,6.4 | -40~250 | -40~450 |
不锈钢 | ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti | 4.0,6.4 | -40~250 | -60~450 |
公称通径(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常温型 | 热片型 | |||
25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
40 | 22 | 235 | 251 | 684 | 835 | 95 | |
50 | 254 | 267 | 286 | 684 | 835 | 98 | |
80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
100 | 352 | 368 | 394 | 795 | 946 | 156 | |
150 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
200 | 600 | 615 | 650 | 945 | 1160 | 250 | |
250 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
300 | 740 | 770 | 800 | 1145 | 1380 | 295 |
标准组配的电动双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动,一般情况下,阀的压差不应超过1MPa,如压差较高,则应采取相应的工艺措施。
公称通径(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常温型 | 热片型 | |||
25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
40 | 22 | 235 | 251 | 684 | 835 | 95 | |
50 | 254 | 267 | 286 | 684 | 835 | 98 | |
80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
100 | 352 | 368 | 394 | 795 | 946 | 156 | |
150 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
200 | 600 | 615 | 650 | 945 | 1160 | 250 | |
250 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
300 | 740 | 770 | 800 | 1145 | 1380 | 295 |
