一体式全焊接球阀

一体式全焊接球阀

型号:

全焊接球阀采用一体式焊接阀体，由碳纤维增强特氟隆密封环及碟形簧构成的阀座，对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何的泄漏，并且可以频繁的操作，能在有杂质及化学物质的情况长寿命的运行，研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。

特点总结：

阀体采用全焊接工艺一体式结构不存在外部泄漏

全焊接固定球阀

相同:全焊接阀体

不同:固定球

三片式焊接球阀

相同:焊接连接

不同:三片式阀体

广式法兰球阀

相同:一体式结构

不同:法兰连接

用途

城市燃气：燃气输出管道、主干线及各支线管道等。

集中供热：大型供热设备输出管线、主干线、支线。

热交换机：管道及各回路启闭。

钢铁厂：各种流体管道、废气排放管道、燃气供应管道。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

全焊接球阀的特性

1、一体式全焊接球阀，不会有外部泄漏等现象。

2、采用浮球结构，斜面弹性垫圈保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。

3、由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。

4、密封环本体采用含量20%Carbon（碳素）的RPTFE材质，保障完全无泄漏。

5、直埋式全焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。

6、可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。

7、球体的加工过程有先进的计算机检测仪跟踪检测，加工精密度非常精密，操作轻便。

8、不需要维护，调整及润滑，易于安装，阀体不含沉重且不可靠的铸件。

9、与同类行业的同种规格产品相比，阀体更小，而且外型美观。

10、在保证阀门正常操作、使用情况下，使用寿命在15年以上。

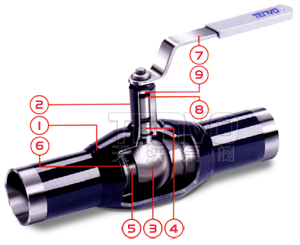

浮动式全焊接球阀解剖图

编号 部件名称 材料
1 阀体 碳钢 ST35.8
2 阀杆腔 碳钢 ST35.8
3 球体 不锈钢 SS304
4 阀杆 不锈钢 SS304
5 密封圈 特氟隆 PTFE+20%C
6 碟型垫片 锰钢 65Mn
7 手柄 碳钢 WCB
8 O型圈 氟橡胶 FPM
9 衬套 四氟 PTFE

（焊接连接）手柄缩径全焊接球阀–外形尺寸

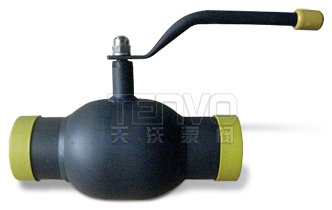

（焊接连接）缩径全焊接球阀实物图

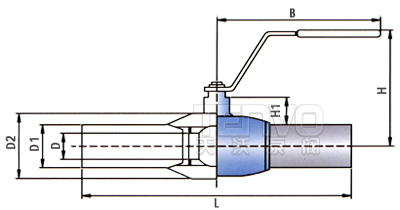

（焊接连接）缩径全焊接球阀结构图
DN PN L D D1 D2 H B H1
10 40 230 10 17.2 33.7 98 145 22
15 230 10 21.3 33.7 98 145 22
20 230 15 26.9 42.4 103 145 23
25 230 20 33.7 48.3 118 145 34
32 260 25 42.4 60.3 121 145 33
40 260 32 48.3 70.0 120 190 43
50 300 40 60.3 88.9 127 190 44
65 25 300 50 76.1 101.6 159 280 62
80 300 65 88.9 121.0 171 280 68
100 325 80 114.3 146.0 218 280 101
125 325 100 139.7 177.8 252 400 101
150 350 125 168.3 219.1 272 600 107
200 350 150 219.7 273 300 900 123

（焊接连接）蜗轮缩径全焊接球阀–外形尺寸

（焊接连接）蜗轮缩径全焊接球阀实物图
（焊接连接）蜗轮缩径全焊接球阀结构图
DN PN L D D1 D2 H B C H1
125 25 325 100 139.7 177.8 309 145 50 101
150 350 125 168.3 219.1 330 145 50 107
200 390 150 219.1 273 398 196 75 123
250 520 200 273 355 451 236 100 122
300 635 250 323.9 455 572 280 193 155
350 686 300 355.6 508 697 325 150 187
400 762 350 406.4 610 764 466 175 221
500 16 914 400 508 680 810 466 175 211
600 1067 500 610 830 966 325 150 259

（法兰连接）手柄缩径全焊接球阀–外形尺寸

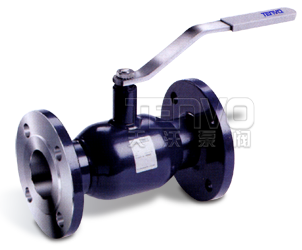

（法兰连接）手柄缩径全焊接球阀实物图

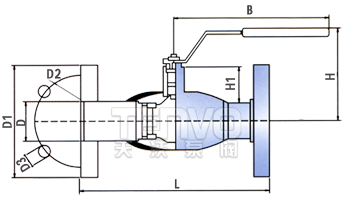

（法兰连接）手柄缩径全焊接球阀结构图
DN PN L D D1 D2 D3 H B H1
15 40 130 10 95 65 14 98 145 22
20 150 15 105 75 14 103 145 23
25 160 20 115 85 14 118 145 34
32 180 25 140 100 18 121 145 33
40 200 32 150 110 18 120 190 43
50 230 40 165 125 18 127 190 44
65 25 270 50 185 145 18 159 280 61
80 280 65 200 160 18 171 280 68
100 300 80 235 190 22 218 280 102
125 325 100 270 220 26 252 400 101
150 350 125 300 250 26 272 600 107
200 400 150 360 310 26 300 900 123

（法兰连接）蜗轮缩径全焊接球阀–外形尺寸

（法兰连接）蜗轮缩径全焊接球阀实物图

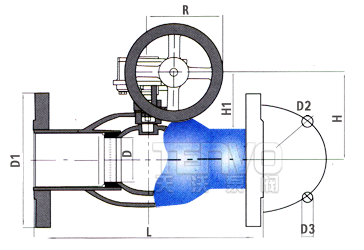

（法兰连接）蜗轮缩径全焊接球阀结构图
DN PN L D D1 D2 D3 H B H1
125 25 325 100 270 220 26 309 145 50
150 350 125 300 250 26 330 145 50
200 400 150 360 310 26 398 196 75
250 530 200 425 370 30 451 236 100
300 630 250 485 430 30 572 280 193
350 690 300 555 490 33 697 325 150
400 762 350 620 550 36 764 466 175
500 914 400 730 660 36 810 466 175
600 1300 500 845 770 39 973 466 175

（焊接连接）蜗轮全通径全焊接球阀–外形尺寸

（焊接连接）蜗轮全通径全焊接球阀实物图

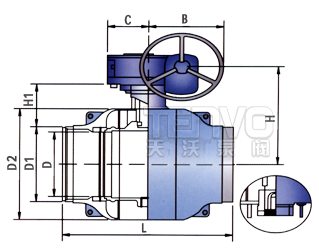

（焊接连接）蜗轮全通径全焊接球阀结构图
DN PN L D D1 D2 H B H1
15 40 210 15 21.7 42.7 64 129 22
20 230 20 27.2 48 76 159 23
25 260 25 34.0 60 85 159 34
32 260 32 42.7 76 95 230 34
40 300 40 48.6 89 100 230 43
50 300 50 60.5 114 159 300 44
65 25 300 65 76.3 140 170 300 71
80 300 80 89.1 165 192 400 77
100 325 100 114.3 216 208 400 102
125 350 125 139.8 219 241 450 102
150 490 150 165.2 355 280 195 107
200 550 200 216.3 356 500 271 123
250 580 250 267.4 457 500 336 123
300 630 300 318.5 508 600 473 155
350 762 350 355.6 559 600 473 187
400 840 400 406.4 660 700 580 221
500 1010 500 508.0 812 800 580 221

（螺纹/焊接）全焊接球阀–外形尺寸

（螺纹/焊接）全焊接球阀实物图

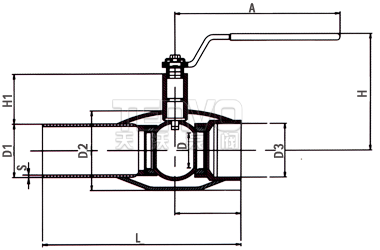

（螺纹/焊接）全焊接球阀结构图
口径（mm） PN D D1
国标		 D1
德标		 D2 D3 S H H1 A L L1 KV
10 40 10   17.2 33.7 3/8″ 2.0 100 23 120 153 37 8
15 10 18 21.3 33.7 1/2″ 2.0 100 23 120 153 37 8
20 15 25 26.9 42.4 3/4″ 2.3 102 24 120 153 38 4
25 20 32 33.7 48.3 1″ 2.6 105 40 150 160 45 25
32 25 38 42.4 60.3 1-1/4″ 2.6 110 39 150 183 53 41
40 32 45 48.3 76.1 1-1/2″ 2.6 120 59 190 190 60 65
50 40 57 60.3 88.9 2″ 2.9 130 59 190 223 72 103

其它全焊接球阀

MQ61F-25/40埋地全焊接球阀

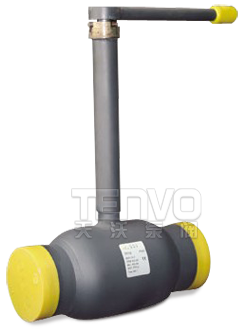

MQ61F-25/40埋地全焊接球阀实物图

埋地放散球阀

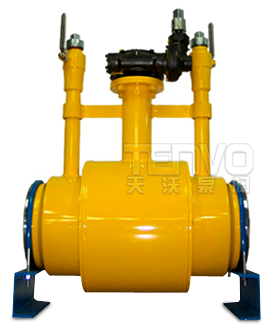

埋地放散球阀实物图

卡套管和公称管承插焊接球阀-可配执行机构
