Y43H先导活塞式蒸汽减压阀

Y43H先导活塞式蒸汽减压阀

型号: Y43H

Y43H先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

先导活塞式蒸汽减压阀通过活塞来平衡压力，带动阀瓣运动，实现减压功能。该阀体积小，活塞所允许的行程较大，但由于活塞在缸体中的摩擦力较大，因此灵敏度比薄膜式减压阀低。另外，其制造工艺要求严格，特别是活塞、活塞环、缸体、副阀等零件，由于用在蒸汽减压阀上，这些零件受热后的膨胀间隙不易控制，易产生卡住或漏汽现象，更影响它的灵敏度。尽管如此，这种结构的减压阀仍使用很广，特别是当介质温度较高时，薄膜式减压阀由于耐高温的薄膜材料难以解决，所以选用活塞式减压阀用于蒸汽管道。

特点总结：

蒸汽管路最普遍的减压阀先导活塞式最高公称压力16.0MPa

YGa43大流量蒸汽减压阀

相同:蒸汽专用

不同:先导活塞式

25P蒸汽减压阀

相同:蒸汽介质

不同:导阀隔膜式/性能更佳

自力式蒸汽减压阀

相同:蒸汽介质

不同:自力式/性能优异

Y43H先导活塞式蒸汽减压阀–流量系数（Cv）

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

Y43H先导活塞式蒸汽减压阀–主要技术参数和性能指标

公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力（MPa） 2.4 3.75 6.0 9.6 15.0 24.0
密封试验压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围（MPa） 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差（MPa）△P2P GB12246-1989
流量特性偏差（MPa）△P2G GB12246-1989
最小压差（MPa） 0.15 0.15 0.2 0.4 0.8 1.0
工作温度 GB12245-1989

Y43H先导活塞式蒸汽减压阀–工作原理

该减压阀是通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要步骤：拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。

Y43H先导活塞式蒸汽减压阀–外形尺寸

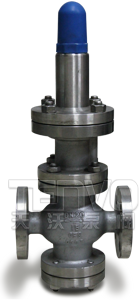

Y43H先导活塞式蒸汽减压阀实物图

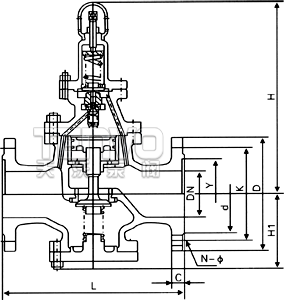

Y43H先导活塞式蒸汽减压阀结构图

公称通径
DN		 外形尺寸 公称通径
DN		 外形尺寸
L H H1 L H H1
1.6/2.5MPa 4.0MPa 6.4MPa 10.0/16.0MPa
15 160 180 295 90 15 180 180 305 100
20 160 180 330 98 20 180 200 340 105
25 180 200 330 110 25 200 220 340 120
32 200 220 330 110 32 220 230 340 120
40 220 240 345 125 40 240 240 355 135
50 250 270 345 125 50 270 300 355 135
65 260 280 350 130 65 300 340 360 140
80 310 330 385 160 80 330 360 395 170
100 350 380 385 170 100 380 400 185
125 400 450 400 200 125 450 415 215
150 450 500 415 210 150 500 430 225
200 500 550 475 240 200 550 495 260
250 600 525 290 250 600 545 310
300 800 580 335 300 800 600 355
350 850 650 375 350 850 640 395
400 900 660 405 400 900 690 435
450 900 730 455 500 950 780 495
500 950 750 465

活塞式减压阀检修内容有哪些？

先导活塞式减压阀的常见故障主要为减压性能失灵及阀体与阀盖、端盖连接处渗漏两方面。在运行中的减压阀发生故障需要检修时，应先关闭该阀两侧的截止阀，暂时有旁通管工作。平时应定期对减压阀进行检查修理，减少故障发生率。活塞式减压阀定期检查的内容是：检查主阀、脉冲阀的磨损情况，弹簧及膜片是否疲劳，气缸是否磨损或腐蚀，活塞环是否失去涨力等。

天沃工程师提醒:如果没有专业的检修部门，最好定期返厂由厂家进行检修保养。
