微阻缓闭式止回阀

微阻缓闭式止回阀

型号: HH44、HH46、HH47、HH48、HH49

微阻缓闭式止回阀具有阀瓣轻、开度大、流量大、流体阻力小、密封可靠等特点。并且因为装有缓闭系统和水锤消除设计机构,能有效防止破坏性水锤的产生,确保运行平稳、无振动。

微阻缓闭止回阀尤其适合管路压力经常发生变化或介质倒流十分迅速等特殊的系统,它能大大减小水击压力。

特点总结:

单瓣/双瓣/旋启式设有液压缓闭系统消除水锤机构泵出口首选止回阀类型

HC42X消声止回阀

相同:可装泵出口

不同:立式/无微阻

HC42X静音止回阀

相同:泵出口

不同:立式/无微阻

橡胶瓣止回阀

相同:可装泵出口

不同:无微阻

HH44X微阻缓闭式止回阀–技术参数

公称压力 阀门压力试验 阀门结构长度 阀门标志 工作温度 适用介质
1.0~2.5 GB/T13927-92 GB/T1221-89 GB/T1220-89 ≤80℃ 水、油及非腐蚀性液体

HH44T、HH44H、HH44X微阻缓闭式止回阀

微阻缓闭式止回阀由主阀和副阀组成,用于给排水管道,安装在水泵出口处,用来防止介质逆流和消除破坏性水锤,并有效地减少阀门关闭水锤压力,保障管网安全运行。

HH44X微阻缓闭式止回阀结构图

结构图

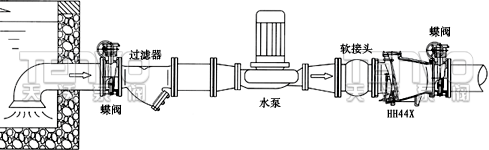

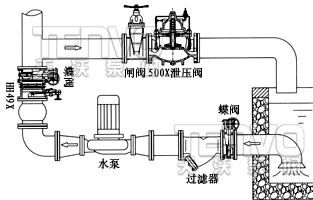

HH44X微阻缓闭式止回阀安装示意图

安装示意图

HH44X微阻缓闭式止回阀–外形尺寸

公称通径
DN(mm)
50 65 80 100 125 150 200 250 300 350 400 500 600 700 800
D 160 180 195 215 245 280 330 390 440 500 565 670 780 895 1010
D1 125 145 160 180 220 240 295 350 400 460 515 620 725 840 950
D2 100 120 135 155 185 210 265 275 320 435 482 608 718 788 898
Z-d 4-18 4-18 8-18 8-18 8-18 8-23 8-23 12-23 12-23 16-23 16-25 20-25 20-30 24-30 24-34
L 230 290 310 350 400 480 500 600 700 800 900 1100 1300 1400 1500
H 254 260 288 320 325 400 460 510 590 650 750 860 1030 1270 1510

HH48X、HH49X微阻缓闭蝶式止回阀

微阻缓闭蝶式止回阀用在水泵出口及外类防止介质逆流的管网中,当介质流过该阀门时,蝶板由于受介质本身压力的作用下被动缓慢开启,当介质逆向流动时,蝶板本身重量、扭转弹簧的力和介质逆流作用力使得蝶板关闭。当关闭到80%时由于受到活塞组件的作用力使得蝶板缓慢关闭直到密封面吻合,实现缓闭消声功能,调节针阀可改变蝶板缓闭时间长短。

微阻缓闭蝶形止回阀可用在清水、污水、海水等介质的排水管道上,即能防止介质的倒流,又能有效地限制破坏性水锤,保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有效好节能效果等特点。

HH44X微阻缓闭式止回阀实物图

实物图

HH44X微阻缓闭式止回阀结构图

结构图

HH44X微阻缓闭式止回阀结构图

HH44X微阻缓闭式止回阀安装示意图

安装示意图

HH48X、HH49X微阻缓闭蝶式止回阀用–外形尺寸

公称通径
DN(mm)
50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 100 1200
L(mm) 150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510 550 630
H(mm) 205 230 255 280 290 310 350 415 450 480 550 585 640 720 780 840 990 1050 1210
H1(mm) 85 95 105 130 148 172 210 240 264 297 324 351 379 434 491 549 600 655 770

HH47X、HDH47X重锤蝶式缓冲止回阀

重锤蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流,自动消除破坏性水锤,从而保证水泵和管路不受损坏。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无噪音、运行平稳、并具有节能的效果。用延缓半闭的方式使局部倒流介质向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生。

HH47X、HDH47X重锤蝶式缓冲止回阀实物图

重锤蝶式缓冲止回阀结构图

HH47X、HDH47X微阻缓闭蝶式止回阀用–外形尺寸

DN 200 250 300 350 400 500 600 700 800 900 1000 1200 1400
L 230 250 270 290 310 350 390 430 470 510 550 630 710
H 550 630 690 780 860 980 1070 1220 1320 1430 1550 1800 1980
B1 540 600 650 710 770 900 1090 1200 1320 1420 1550 1780 2000

微阻缓闭蝶式止回阀–工作原理

微阻缓闭蝶式阀安装在管路上,以防止介质逆流及由于逆流关闭而产生过大的压力上升(水击)。当介质正向流动时,在介质压力作用下,蝶板开启,随即平衡锤助开,使阀处在微阻情况下工作;当介质逆向流动时,由于反向介质的作用,使蝶板从全开位置开始关闭。蝶板的前三分之二行程为快关段,后三分之一行程为缓冲减振关闭段。减振关闭过程为:蝶板上的触销推动避振缸上的活塞,缸内介质(避振缸内存有介质)通过节流口流出,调节活塞可以改变避振缸内介质排出的速度,即改变避振缸内活塞和蝶板向关闭方向移动的快慢,也就是蝶板两阶段关闭,且关闭时间可调,从而达到消除水击、减轻振动、保护管路和防止泵倒转的目的。

蝶式止回阀的结构类似于蝶阀,其密封原理近似于蝶阀。蝶式止回阀分两种,一种是单板,一种是双板。单板蝶式止回阀的密封原理更接近于蝶阀,蝶阀关闭时是靠阀杆传递到蝶板的扭矩,而单板蝶式止回阀是靠介质逆流时产生的偏心扭矩而完成的。单板蝶式止回阀开启时靠介质的顺流,克服蝶板自重产生的扭矩,冲开蝶板,达到开启的目的;而当停泵时,没有介质正向流动,靠蝶板自重产生的扭矩关闭蝶式止回阀。再靠介质回流时的压力产生的密封比压达到密封。此时应注意压力较高的蝶式止回阀,其密封面宽度应宽些;压力较低的蝶式止回阀,其密封面宽度应窄些。总之,要保证密封面上的实际比压大于保证密封的必须比压。且应小于材料允许的许用比压,这样既能保证有效的密封,而且还安全。对于双板的蝶式止回阀,靠介质顺流时的压力克服弹簧的扭力矩而开启,靠扭弹簧所产生的扭力矩而关闭,再靠介质逆流时的压力产生的密封比压达到密封。双板式蝶式止回阀和单板式蝶式止回阀一样,当介质工作压力较高时密封面的宽度要设计得较宽些,介质工作压力较低时密封面的宽度应设计得较窄些。只有这样才能既保证密封性能,又不至把密封面破坏。

蝶形止回阀结构较简单。根据管路情况,既可以垂直安装,又可以水平安装,其安装方式比较灵活。又由于可以做成对夹式,这样其外形尺寸较小,重量较轻。其流体阻力较小,水击压力亦较小。但蝶式止回阀由于结构原因,不能作成高的工作压力,只适用于中低压的场合。

蝶式止回阀–适用场合

蝶式止回阀的适用场合式低压大口径,而且安装场合受限制。因为蝶形止回阀的工作压力不能做到很高,但公称尺寸可以做到很大,可以达到2000mm以上,但公称压力都在6.4MPa以下。碟式止回阀可以做成对夹式,一般都安装在管路的两法兰之间,采用对夹连接的形式。

碟式止回阀的安装位置不受限制,可以安装在水平管路上,也可以安装在垂直管路或倾斜管路上。
