金属弹性硬密封蝶阀

金属弹性硬密封蝶阀

型号: D71H、D41H

金属弹性硬密封蝶阀采用不锈钢“U”型弹性密封圈，与经抛光的蝶板相吻合，密封性能超群，适用于介质温度≤600℃的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流量和截断流体。

在此结构基础上，可采用聚四氟乙烯替代“U”型密封圈，且能达到与弹性密封圈一样的密封效果，该蝶阀广泛应用在温度≤200℃的腐蚀性介质环境中作定向控制介质流向的启闭机构。

特点总结：

U型弹性密封圈大部分应用被三偏心结构替代连接：对夹/法兰

三偏心硬密封蝶阀

相同:金属硬密封

不同:三偏心结构

金属硬密封双向蝶阀

相同:金属硬密封

不同:双向压

金属硬密封焊接蝶阀

相同:金属硬密封

不同:对焊连接

弹性金属硬密封蝶阀的特点

1、蝶板密封圈采用不锈钢“U”型密封圈，具有一定的弹性，无论在低温还是高温工况下，均能与蝶板很好的吻合，因此具有良好的密封性能。

2、采用三偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封性能，达到零泄漏。

3、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。

4、耐高温、耐腐蚀适用范围较广。

5、用聚四氟乙烯替代“U”型密封圈的三偏心四氟密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能卓越。

三偏心几何图

弹性金属硬密封蝶阀结构

弹性金属硬密封蝶阀–采用标准

标准所属国家 制造标准 法兰标准 结构长度标准 检验标准
中国 GB JB/T8527-97 GB/T9113.1-2000 GB/T12221-89 GB/T13927-92
美国 API API609-91、ANSI B 16.34-96 ANSI B 16.5a-92、MSS-SP-44 ANSI B16.10-92 API 598-94
日本 JIS JIS B2064-84 JIS B2212～2216 JIS B2002-87 FIS B2003-87

弹性金属硬密封蝶阀–主要技术参数

公称通径 DN（mm） 100～2000 100～600
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 壳体强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.0
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性介质等及粉尘颗粒物
适用温度 -29℃≤碳钢≤425℃、-40℃≤不锈钢≤600℃、铬钼钢≤650℃
驱动形式 手柄、蜗轮、电动、气动

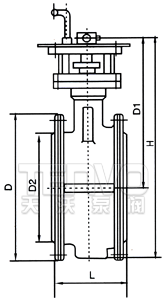

法兰式弹性金属硬密封蝶阀–外形尺寸

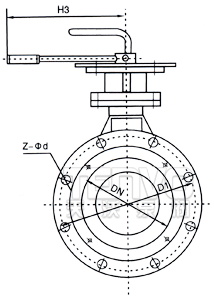

对夹式三偏心多层次金属硬密封蝶阀结构图
公称通径DN 主要外型及连接尺寸（mm）
L H H1 H3 PN0.6MPa PN1.0MPa PN1.6MPa PN2.5MPa
D D1 D2 Z-Φd D D1 D2 Z-Φd D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 325 240 265 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 165 125 99 4-18
65 112 340 250 265 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 185 145 118 8-18
80 114 355 255 265 190 150 124 4-14 200 160 132 8-18 200 160 132 8-18 200 160 132 8-18
100 127 400 275 265 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 235 190 156 8-22
125 140 435 300 390 240 199 174 8-18 250 210 184 8-18 250 210 184 8-18 270 220 184 8-26
150 140 455 310 390 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 300 250 211 8-26
200 152 575 375 390 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 360 310 274 12-26

对夹式弹性金属硬密封蝶阀–外形尺寸

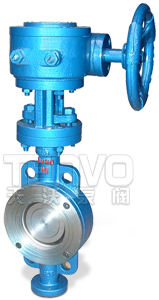

对夹式弹性金属硬密封蝶阀实物图

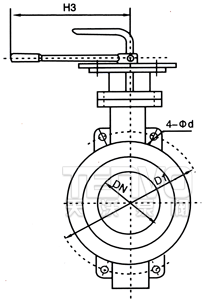

对夹式弹性金属硬密封蝶阀结构图
公称通径（DN） 主要外型及连接尺寸（mm）
L H H1 H3 PN0.6MPa PN1.0MPa PN1.6MPa PN2.5MPa
D1 4-Φd D1 4-Φd D1 4-Φd D1 4-Φd
50 43 330 250 265 110 4-14 125 4-18 125 4-18 125 4-18
65 46 362 267 265 130 4-14 145 4-18 145 4-18 145 4-18
80 49 375 275 265 150 4-18 160 4-18 160 4-18 160 4-18
100 56 410 295 265 170 4-18 180 4-18 180 4-18 190 4-22
125 64 425 305 390 199 4-18 210 4-18 210 4-18 220 4-26
150 70 465 320 390 225 4-18 240 4-23 240 4-22 250 4-26
200 71 590 385 390 280 4-18 295 4-23 295 4-22 310 4-26
