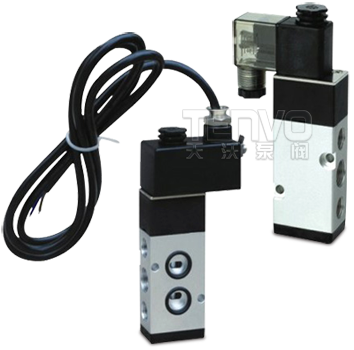

ST系列板式电磁阀–型号说明
ST-210:进气接口G1/4排气接口G1/8
ST-310:进气接口G3/8排气接口G3/8
ST-410:进气接口G1/2排气接口G1/2
注：DR为双电控，SC单电控
ST系列板式电磁阀–结构
阀体：铝合金（黑色阳极化处理）
端盖：连接板：尼龙加玻璃纤维
内部零件：锌基合金，65MnC组、尼龙玻璃纤维、铝合金
密封件：NBR+PUR
先导排气口：螺纹连接（M5）
绝缘等级：F
线圈外壳：环氧树脂
线圈扁平插头：3×DIN46244
电气安全标准：VDE0580
ST系列板式电磁阀–主要技术参数
| 工作介质 | 空气（经40微米滤网过滤） |
| 接口 |
ST-210:进气接口G1/4排气接口G1/8 |
| 操作压差 | 2～10bar |
| 最大许可压力 | 10bar |
| 流量（在6bar条件下） | 1/4=700L/min 3/8、1/2=3000L/min |
| 工作温度℃ | 0～50（在不冻结条件下） |
| 电压范围 | 10% |
| 耗电量 | AC220V：3.9VA，6.0VA，8.5VA； DC25V：2.5W，4.8W |
| 换向时间（S） | 0.05 |
| 手动方式 | 旋转手动开关 |
| 基本型 | IP65 |
| 防爆型 | ExmⅡ Bt4 |
ST系列板式电磁阀–安装
可任意位置安装
随阀提供2个带NAMUR配合面的连接板

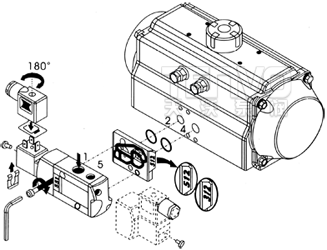

在安装执行机构前，应根据阀的功能不同（常闭，3/2或5/2）将连接板正确安装到电磁阀
随阀提供螺栓和垫片
标准“G”螺纹接口，符合ISO228/1标准
型号中第三位数表示管子连接形式
随阀提供安装/维修指南
可供备用线圈
ST系列板式电磁阀–外形尺寸

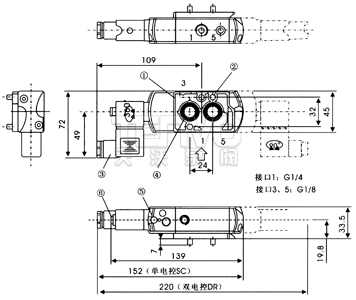

①连接板
②安装：2-M5×35螺栓
③插座可2×180°旋转
④2个“O”形圈（提供）
⑤手动操作器：螺旋型
⑥先导排气口：M5带排水保护装置

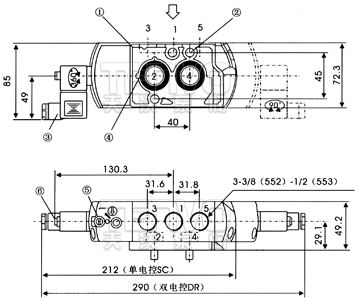

①连接板
②安装：2-M6×50螺栓
③插座可2×180°旋转
④2个“O”形圈（提供）
⑤手动操作器：螺旋型
⑥先导排气口：M5带排水保护装置
