三片式法兰球阀

三片式法兰球阀

型号: Q41F

三片式法兰球阀采用铸造阀体，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。驱动方式:手动、电动、气动。可设置90°开关定位机构，根据需要加锁以防止误操作。

特点总结：

三片式分体结构全通径流道法兰连接铸钢/不锈钢阀体材料

三片式锻钢法兰球阀

相同:三片式阀体结构

不同:锻造工艺/耐高压

三片式焊接球阀

相同:三片式阀体结构

不同:对焊连接

三片式内螺纹球阀

相同:三片式阀体结构

不同:内螺纹连接

三片式法兰球阀–主要零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 螺栓 不锈钢304 碳钢
2 弹簧垫圈 不锈钢304 不锈钢304
3 螺母 不锈钢304 碳钢
4 阀盖 不锈钢SS316 碳钢WCB
5 阀体 不锈钢SS316 碳钢WCB
6 球 不锈钢SS304 不锈钢CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 阀杆螺母 不锈钢SS316 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

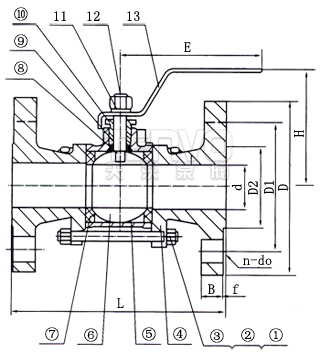

三片式法兰球阀结构图

三片式法兰球阀–外形尺寸

size 1/2″ 3/4″ 1″ 1-1/4″ 1-1/2″ 2″ 2-1/2″ 3″ 4″
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
W 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22

三片式法兰球阀实物展示

TENVO三片式法兰球阀与电动、气动执行器配套，广泛应用于管路的控制系统。

TT系列电动三片式法兰球阀
QT系列电动三片式法兰球阀
AT系列气动三片式法兰球阀
