QT型部分回转阀门电动装置

QT型部分回转阀门电动装置

型号: QT

QT型部分回转阀门电动装置是天沃公司的主导产品。适用与蝶阀、球阀、旋塞阀和风门等做90°回转的阀门，用于阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

QT型电动装置的防护等级为IP67，隔爆型产品的隔爆等级为d Ⅱ BT4。

QT电动装置解剖图

QT型部分回转阀门电动装置–特点

1、外壳：铝合金外壳经过氧化处理，聚酯粉末外涂层，可以适应各种严酷的工况；

2、传动机构：具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩；

3、自锁功能：双蜗轮蜗杆机构具有自锁功能，防止反转；

4、电机：特殊设计的感应电机，内置热保护开关，防止电机过热，绝缘等级为F级；

5、外部机械限位：阻止限位开关失效时超行程；

6、力矩开关：当阀门力矩过大时提供过载保护，开、关力矩各一个；

7、限位开关：可精确定位阀门位置，辅助开关可提供干接点信号；

8、接线端子：弹簧压紧的接线端子，接线牢固，可在振动环境中使用；

9、干燥器：干燥器可以防止水气冷凝；

10、离合机构：合上切换手柄可进行手轮操作，通电时自动复位；

11、手轮：带手轮操作，可在停电或紧急时对阀门进行开启或关闭。

产品展示

普通型

防爆型

调节型

智能型

QT1～QT4含QT4X（380V三相电动机）

型号 规格 输出
转矩		 输出
转速		 电机参数(三相、380V、50Hz) 90°运行时间
(S)		 参考重量
(Kg)
参考功率 额定电流
QT1 QT5-1 50 1 0.025 0.45 15 9
QT10-1 100 1 0.025 0.45 15 10
QT2 QT15-1 150 1 0.04 0.90 15 12
QT20-1 200 1 0.04 0.90 15 13
QT3 QT30-0.5 300 0.5 0.06 1.00 30 17
QT30-1 300 1 0.06 1.00 15 17
QT50-0.5 500 0.5 0.09 1.20 30 18
QT50-1 500 1 0.09 1.20 15 18
QT4 QT60-0.5 600 0.5 0.20 1.40 30 22
QT60-1 600 1 0.20 1.40 15 22
QT80-0.5 800 0.5 0.20 1.40 30 25
QT80-1 800 1 0.20 1.40 15 25
QT100-0.5 1000 0.5 0.20 1.40 30 25
QT4X QT200-0.3 2000 0.3 0.20 1.40 45 38
QT250-0.3 2500 0.3 0.20 1.40 45 51

QT1～QT4含QT4X（220V单相电动机）

型号 规格 输出
转矩		 输出
转速		 电机参数(三相、380V、50Hz) 90°运行时间
(S)		 参考重量
(Kg)
参考功率 额定电流
QT1 QT04-0.9 40 0.9 0.025 0.45 17.5 6
QT06-0.9 60 0.025 0.45 9
QT09-0.9 90 0.025 0.45 10
QT2 QT15-0.7 150 0.7 0.04 0.90 20.6 12
QT19-0.7 190 0.04 0.90 13
QT3 QT28-0.6 280 0.6 0.06 1.00 26.3 17
QT28-0.6 380 0.06 1.00 18
QT50-0.6 500 0.09 1.00 19
QT4 QT60-0.5 600 0.5 0.20 1.20 29.3 22
QT80-0.5 800 0.20 1.40 23
QT100-0.5 1000 0.20 1.40 25
QT4X QT200-0.2 2000 0.2 0.20 1.40 80 38
QT250-0.2 2500 0.17 0.20 1.40 90 51

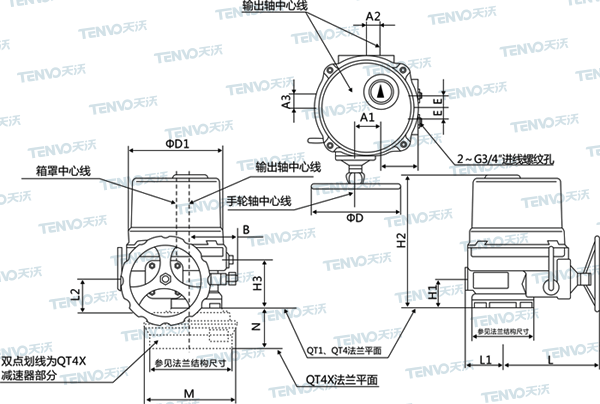

QT型部分回转阀门电动装置–外形图

QT电动装置解剖图
型号 A1 A2 A3 B B1 ΦD ΦD1 H1 H2 H3 L L1 L2 N M
QT1 44 17 33 75 68 102 170 60 256 109 179 62 / / /
QT2 49.5 22.5 30 85 77.5 200 200 64 263 113 187 85 76 / /
QT3 60 33 35 100 77 250 220 70 298 119 202 88 76 125 Φ216
QT4
QT4X		 70 43 38 115 87 250 260 78 342 127 225 106 76 135 Φ258
