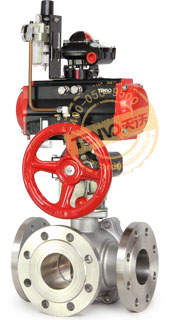

ZSHL/T气动三通球阀是一种旋转型调节阀,一般与电磁阀等气动元件组合使用。阀体流道阻力小,流量系数大。阀芯有L型和T型两种,用于分配流体或分流合流场合。TENVO气动三通球阀配用AT或GT型气动活塞式执行机构,输出力巨大,动作灵敏,并采用转角直接指示和反馈,广泛应用于石油、化工、造纸、冶金、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流向转变、合流或分流,以达到生产过程按一定的规范进行。
气动执行器:
天沃气动法兰球阀标配AT系列气动执行器,该执行器在综合运用英国TENVO最新技术、最新材料、最新工艺的基础上进行研制、开发、设计而成,详情请浏览:AT系列气动执行器
特点总结:
活塞式角行程动执行器启闭迅速配带附件性能更完美
阀体
型式:对开分体式直通型铸造球阀
阀尺寸:DN15~300
额定压力:PN16~PN63
连接形式:法兰
法兰标准:钢制法兰按GB9113-2000,
JB/T79-94
密封面型式:PN16为凸面
PN40、63为凹凸面
法兰端面距:按GB12221-89
材料:ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式:按阀芯结构分
L型、T型
按密封圈材料分
增强聚四氟乙烯软密封
(-20℃~+180℃)
对位聚苯软密封
(-20℃~+300℃)
金属堆焊司太立合金硬密封
(-40℃~+450℃)
压盖型式:压板式
填料:V型聚四氟乙烯,
柔性石墨
垫片:型式:齿型和平型
材料:F4/改性F4,
不锈钢+石墨
阀内组件
阀芯:圆柱形通孔球体
L型:分配流体
T型:分流合流
密封圈:球型密封面(2个或4个)
材料:软密封:增强聚四氟乙烯/对位聚苯
硬密封:金属堆焊司太立合金
执行机构
型式:气动活塞式执行机构
阀作用:单作用(弹簧复位)气开式和气关式
双作用(双气缸)
供气压力:0.4~0.6MPa
转角:90°
信号接口:1/8″G,NAMUR1/4″G
环境温度:-20℃~+90℃
阀作用(阀芯正装)
单作用(配单作用执行机构)
气关时,当气源故障时,执行机构弹簧将阀打开
气开时,当气源故障时,执行机构弹簧将阀关闭
双作用(配双作用执行机构)
附件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,
限位开关,电磁阀,阀位传送器,
继动器,保位阀,其它
性能
额定Kv值:参照表
阀座泄漏率(对于额定Kv值%):
金属密封:小于0.01%或0.001%
(ANSIB16.104-1976Ⅳ级)
软密封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ级)
动作时间:参照(Kv值和行程)
外形尺寸:参照表
型号编制:参考型号编制
气动执行器和阀表面应涂漆,不锈钢和铜的阀可不涂漆,亦可用户指定颜色。
ZSHT型气动三通球阀
T型阀芯,GT系列气动执行器
公称通径 DN(mm) |
额定流量系数Kv | 执行机构型号 | 动作时间(s) | |
全开 | 全闭 | |||
15 | 22 | GT63 | 0.5 | 0.5 |
20 | 38 | GT63 | 0.5 | 0.5 |
25 | 72 | GT63 | 0.5 | 0.5 |
32 | 110 | GT75 | 0.5/0.6 | 0.6/0.8 |
40 | 170 | GT75 | 0.5/0.6 | 0.6/1.0 |
50 | 270 | GT83 | 0.5/0.6 | 0.8/1.2 |
65 | 380 | GT110 | 0.7/1.0 | 0.8/1.2 |
80 | 510 | GT118 | 0.8/1.0 | 1.0/1.5 |
100 | 940 | GT160 | 1.0/1.2 | 1.0/2.0 |
125 | 1400 | GT210 | 1.1/1.6 | 1.3/2.3 |
150 | 2200 | GT210 | 1.2/2.0 | 1.5/2.5 |
200 | 3500 | GT254 | 3.5/4.5 | 4.5/6.0 |
250 | 5200 | GT254 | 4.0/5.0 | 5.0/6.0 |
300 | 8500 | GT255 | 5.0/6.0 | 5.5/7.0 |
该表以GT系列气动执行器为例,数据为标准配置,可配用AT、AW系列等不同执行器。
该数据仅压力PN16为衡量标准,根据不同介质、温度、压力不同,配置将有不同,数据也可能不同
斜线上方为双作用数据,下方为单作用数据,仅供参考。

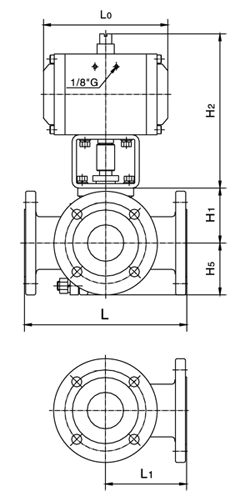

公称通径 | Lo | L | L1 | H1 | H2 | H5 |
15 | 133 | 130 | 65 | 54 | 177 | 47 |
20 | 133 | 150 | 75 | 54 | 177 | 47 |
25 | 133 | 160 | 80 | 60 | 177 | 52 |
32 | 132 | 180 | 90 | 67 | 198 | 59 |
40 | 132 | 200 | 100 | 78 | 198 | 66 |
50 | 182 | 230 | 115 | 88 | 223 | 78 |
65 | 222 | 290 | 145 | 98 | 275 | 91 |
80 | 294 | 310 | 155 | 121 | 275 | 106 |
100 | 380 | 350 | 175 | 144 | 353 | 130 |
125 | 450 | 400 | 200 | 148 | 420 | 150 |
150 | 450 | 480 | 240 | 176 | 420 | 172 |
200 | 603 | 600 | 300 | 226 | 504 | 215 |
250 | 603 | 730 | 365 | 281 | 504 | 270 |
300 | 683 | 850 | 425 | 320 | 515 | 330 |
表中数据以PN16配双作用执行机构为依据。
阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI、JIS、DIN等标准。
