排渣闸阀
阀门 > 阀门产品 > 闸阀 > 正文

排渣闸阀

型号: PZ41H、PZ41Y、PZ41TC

天沃出品的排渣闸阀由PZ41H/Y排渣闸阀和PZ41TC耐磨陶瓷排渣闸阀，全部采用中法兰螺栓连接，支管两端为法兰连接或对焊连接；密封副材料为耐磨陶瓷或耐磨合金，耐磨性强；启闭件采用半密封副强制密封，性能优良；而阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

排渣闸阀适用于工作压力 1.6~6.4MPa，工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。

特点总结：

排渣专用金属硬密封或全衬陶瓷密封不存渣不卡阻

陶瓷球阀

相同:全衬陶瓷

不同:球阀类型

陶瓷蝶阀

相同:全衬陶瓷

不同:蝶阀类型

高温高压焊接闸阀

相同:闸板启闭

不同:焊接/高温高压

PZ41H/Y排渣闸阀

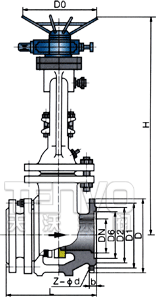

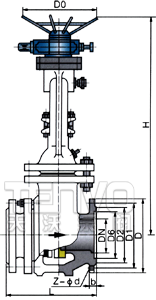

PZ41H/Y排渣闸阀结构图

PZ41H/Y排渣闸阀–引用标准

设计与制造：GB12234、GB3595

结构长度：GB12221

压力温度等级：GB9131、JB/T74、HG20604

连接法兰：JG/T79、GB9113、HG20593-20635

试验与检验：GB13927、JB/T9092

PZ41H/Y排渣闸阀–主要连接尺寸

公称压力PN 公称通径DN 主要外形尺寸和连接尺寸
L D D1 D2 D6 b f Z-d H D0
1.6MPa 50 250 160 125 100 - 16 3 4-18 335 250
80 280 195 160 135 - 20 3 8-18 510 280
100 300 215 180 155 - 20 3 8-18 685 300
150 350 280 240 210 - 24 3 8-23 790 300
200 400 335 295 265 - 26 3 12-23 885 350
250 450 405 355 320 - 30 3 12-25 1015 400
300 500 460 410 375 - 30 3 12-25 1190 450
350 550 520 470 435 - 34 4 16-25 1350 500
400 600 580 525 485 - 36 4 16-25 1460 500
450 650 640 585 545 - 40 4 20-30 1620 550
500 700 705 650 608 - 44 4 20-34 1800 550
2.5MPa 50 250 160 125 100 - 20 3 4-18 335 250
80 280 195 160 135 - 22 3 8-18 510 280
100 300 230 190 160 - 24 3 8-23 685 300
150 350 300 250 218 - 30 3 8-25 790 300
200 400 360 310 278 - 34 3 12-25 885 350
250 450 425 370 332 - 36 3 12-30 1015 400
300 500 485 430 390 - 40 4 16-30 1190 450
350 550 550 490 448 - 44 4 16-34 1350 500
400 600 610 550 505 - 48 4 16-34 1460 500
450 650 660 600 555 - 50 4 20-34 1620 550
500 700 730 660 610 - 52 4 20-41 1800 550

如需要PN4.0MPa、PN6.4MPa排渣闸阀的外形尺寸，请联系天沃工作人员。

PZ41TC耐磨陶瓷排渣闸阀

PZ41TC耐磨陶瓷排渣闸阀的特点

1、适用于石油、化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。

2、闸板、阀座密封面材料均采用结构陶瓷制造，可耐磨损、腐蚀和抗高温蠕变、抗热震性，实现长寿命免维护。

3、排渣阀阀体下部分带有排渣口，在关闭的情况下由于管道压力冲向排渣口使渣子彻底排出，不会有灰渣留在阀底，使闸板完全密封。

4、适用介质：灰渣水混合物，渣水比>1:6。最大粒度≤50mm。

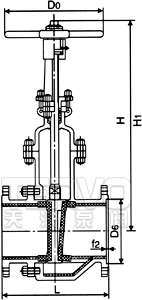

PZ41TC耐磨陶瓷排渣闸阀–外形尺寸

PZ41TC耐磨陶瓷排渣闸阀实物图

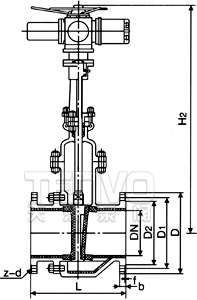

PZ41TC耐磨陶瓷排渣闸阀结构图
公称通径
DN（mm）		 公称通径
DN（mm）		 L D D1 D2 D6 b f f2 z-d H H1 H2 D0
1.0 50 250 160 125 100 - 18 3 - 4-18 335 385 640 200
65 265 180 145 120 - 20 3 - 4-18 360 435 670 220
80 280 195 160 135 - 20 3 - 4-18 415 495 720 240
100 300 215 180 155 - 22 3 - 8-18 490 590 790 260
125 325 245 210 185 - 24 3 - 8-18 552 677 852 280
150 350 280 240 210 - 24 3 - 8-23 600 755 900 300
200 400 335 295 265 - 24 3 - 8-23 780 980 1070 350
250 450 390 350 320 - 26 4 - 12-23 860 1110 1150 400
300 500 440 400 368 - 28 4 - 12-23 1010 1310 1300 450
350 550 500 460 428 - 28 4 - 16-23 1160 1510 1450 500
400 600 565 515 482 - 30 4 - 16-25 1400 1800 1775 550
450 650 615 565 532 - 30 4 - 20-25 1500 1950 1875 600
500 700 670 620 585 - 32 4 - 20-25 1600 2100 1968 700
600 800 780 725 685 - 36 5 - 20-30 1910 2510 2295 700
1.6 50 250 160 125 100 - 16 3 - 4-18 350 400 640 220
65 265 180 145 120 - 18 3 - 4-18 375 450 670 240
80 280 195 160 135 - 20 3 - 8-18 433 528 720 280
100 300 215 180 155 - 20 3 - 8-18 502 620 800 320
125 325 245 210 185 - 22 3 - 8-18 612 753 905 360
150 350 280 240 210 - 24 3 - 8-23 676 847 966 360
200 400 335 295 265 - 26 3 - 12-23 820 1039 1100 400
250 450 405 355 320 - 30 3 - 12-25 969 1245 1220 450
300 500 460 410 375 - 30 4 - 12-25 1142 1472 1527 500
350 550 520 470 435 - 34 4 - 16-25 1280 1450 1665 550
400 600 580 525 485 - 36 4 - 13-30 1452 1887 1870 600
450 650 640 585 545 - 40 4 - 20-30 1541 2011 1946 700
500 700 705 650 608 - 44 4 - 20-34 1676 2181 2190 700
600 800 840 770 718 - 48 5 - 20-41 2000 2600 2510 800

如需要PN2.5MPa、PN4.0MPa耐磨陶瓷排渣闸阀的外形尺寸，请联系天沃工作人员。
