金属硬密封球阀

金属硬密封球阀

型号:

金属硬密封球阀的球体表面采用超声速喷涂碳化钨或采用羰基法热喷涂镍基纳米粉，使球体表面硬度达到60HRC以上，阀座整体采用硬质材料或堆焊硬质合金，因此在阀门启闭过程中能很好的经受磨损，并承受介质冲刷。由于填料采用柔性石墨，垫片采用柔性石墨不锈钢缠绕式垫片，故能应用高温工况。

任何采用金属硬密封阀座的球阀都归类于金属硬密封球阀，这里仅介绍最常用的浮动球式金属硬密封球阀和固定球式金属硬密封球阀。

特点总结：

硬质合金密封阀座最高温度425℃最高压力32.0MPa耐磨耐冲刷

硬密封固定球阀

相同:金属硬密封阀座

不同:固定球结构

陶瓷球阀

相同:耐磨耐冲蚀

不同:内称陶瓷材料

硬密封蝶阀

相同:金属硬密封/高温

不同:蝶阀类型

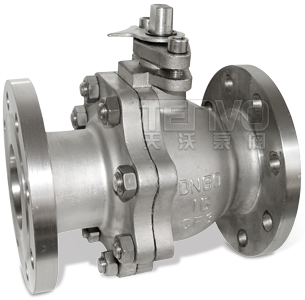

浮动球金属硬密封球阀实物图

Q41H型浮动球金属硬密封球阀采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封面之间密合。在高温情况下，能有效补偿内件的热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用。

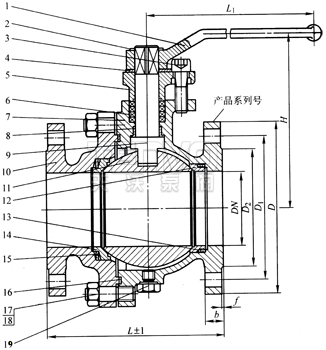

浮动球金属硬密封球阀结构图

Q41H型浮动球金属硬密封球阀主要零件材料

NO. 零件名称 材料 NO. 零件名称 材料
1 手柄 A29/A29M 1025 11 球体 A105+WC
2 轴用挡圈 A29/A29M 1566 12 右阀座 A105 堆焊 812
3 内六角螺钉 A193/A193M B7 13 右墨环 柔性石墨
4 定位块 A29/A29M 1015 14 左阀座 A105 堆焊 812
5 填料压盖 A29/A29M 1025 15 碟形弹簧 Inconel X750
6 填料 柔性石墨+不锈钢丝 16 金属垫片 A276/A276M 304+金属丝
7 阀体 A216/A216M WCB 17 双头螺栓 A193/A193M B7
8 轴承 ZCuZn38Mn2Pb2 18 六角螺母 A194/A194M 2H
9 阀杆 A473/A473M 420 19 排污堵 A29/A29M 1025
10 阀盖 A216/A216M WCB

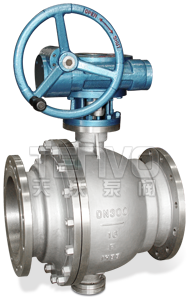

固定球金属硬密封球阀实物图

Q47H型固定球金属硬密封球阀在关闭状态下，靠碟形弹簧的预加载荷和介质的工作压力，将阀座推向球体，实现密封，在高温状态下，依靠两阀座背面的碟形弹簧，能有效的补偿内件的热膨胀，避免因高温而导致的卡阻，适合较大口径及恶劣工况使用。

浮动球金属硬密封球阀结构图

Q47H型固定球金属硬密封球阀主要零件材料

NO. 零件名称 材料 NO. 零件名称 材料
1 内六角螺钉 A193/A193M B8M 11 左阀体 A351/A351M CF8M
2 金属垫圈 A276/A276M 316丝+柔性石墨 12 金属垫圈 A276/A276M 316丝+柔性石墨
3 下固定轴 A182/A182M F316 13、19、21 六角螺母 A194/A194M 8M
4 右阀体 A351/A351M CF8M 14、20、22 双头螺柱 A193/A193M B8M
5 下轴承 A182/A182M F316 氮化 15 上轴承 A182/A182M F316 氮化
6 球体 A182/A182M F316+WC 16 阀杆 A182/A182M F316
7 石墨环 柔性石墨 17 填料 编织柔性石墨
8 压环 A276/A276M 316 18 填料压盖 A351/A351M CF8M
9 碟形弹簧 Inconel X750 23 支架 A216/A216M WCB
10 阀座 A182/A182M F316+STL 24 蜗杆传动装置 组件

金属硬密封球阀-可配执行机构
