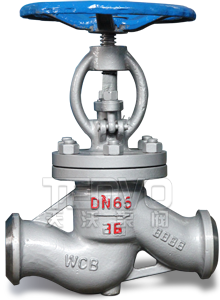

对接焊端 | 产品型号 | |
GB1224、ANSI B 16.25 | J61Y-160 | J61Y-P54 100V |
J61Y-200 | J61Y-P54 140V | |
J61Y-250 | J61Y-P54 170V | |
J61Y-320 | J61Y-P57 170V | |
锥齿轮传动电站截止阀 | 在型号“J”后插入“5”,示例J561Y-250 | |
电动高温高压截止阀 | 在型号“J”后插入“9”,示例J961Y-170V |
设计与制造 | 结构长度 | 压力与温度 | 试验与检验 | 焊接坡口 |
E101、JB/T3595、DL/T531 | E101、DL/T531、GB/T15188.1 | E101、JB/T3595 | E101、JB/T3595 | JB/T3595 78DG或用户提供 |

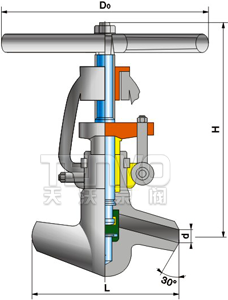

型号 | 公称通径 DN(mm) |
尺寸(mm) | |||
d | L | H | D0 | ||
J61Y-200 | 50 | 55 | 350 | 497 | 320 |
100 | 109 | 600 | 806 | 640 | |
J61Y-250 | 10 | 10 | 110 | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 240 | |
32 | 26 | 180 | 308 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 56 | 340 | 775 | 460 | |
80 | 64 | 390 | 848 | 510 | |
100 | 84 | 480 | 910 | 560 | |
J61Y-P54 100V | 10 | 12 | 110 | 170 | 160 |
20 | 23 | 150 | 270 | 200 | |
25 | 27 | 180 | 270 | 200 | |
32 | 32 | 180 | 365 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 45 | 350 | 580 | 320 | |
65 | 57.6 | 430 | 602 | 360 | |
80 | 74 | 470 | 660 | 500 | |
100 | 84 | 480 | 910 | 560 | |
J61Y-320 J61Y-P54 140V |
10 | 10 | 110 | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 240 | |
32 | 26 | 180 | 308 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 60 | 470 | 895 | 560 | |
80 | 80 | 570 | 1085 | 700 | |
100 | 96 | 660 | 1045 | 700 | |
J61Y-P57 170V | 10 | 10 | 110 | 230 | 140 |
20 | 19 | 150 | 272 | 180 | |
25 | 22 | 180 | 308 | 240 | |
32 | 26 | 180 | 308 | 240 | |
40 | 36 | 250 | 493 | 320 | |
50 | 42 | 250 | 493 | 320 | |
65 | 60 | 762 | 1155 | 610 | |
80 | 74 | 864 | 1315 | 900 | |
100 | 88 | 965 | 1475 | 900 |
1、符合GB、JB、ANSI、API、JIS、BS、DIN等国内外先进标准,结构合理、密封可靠、性能良好、造型美观。
2、材料品种齐全、填料、垫片可根据用户不同要求合理选配,能适用于各种压力、温度及介质工况,高温阀门耐压部件选用优质耐热合金钢制造,密封面采用司太立(stellite)钴基硬质合金,安全可靠,性能稳定,使用寿命长。
3、阀体阀盖结构设计合理,壁厚经严格控制及检测符合国家标准要求,强度高、耐性好、流阻小。
4、高压截止阀中腔采用压力自紧式密封结构,内腔压力越高,密封性能越好。
5、阀杆采用耐热合金钢,经调质及表面氮化处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。
6、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠。填料更换可在不停机的情况下进行,方便快捷不影响系统运行。
7、电动截止阀阀杆螺母与支架部位设置滚珠轴承,转动力矩小、启闭轻松。
8、根据用户或工程要求合理选择连接形式,多种操作方式可满足不同的使用要求。
9、电动截止阀采用SMC及DZW系列阀门电动装置,具有壳体小,重量轻,功能全,可与程控电脑配套使用等特点。
1O、以满足用户要求为宗旨,价格低,交货快、服务周到。
公称压力 (MPa) |
试验压力(MPa) | 工作压力(MPa) | 适用温度(℃) | 适用介质 | ||||||||
壳体强度(水) | 密封(水) | 密封(气) | P54 | P55 | P57 | WCB | WC1 | C5 | WC6 | WC9 | ||
10.0 | 15 | 11 | 0.5-0.7 | - | - | - | ≤425 | ≤450 | ≤550 | ≤540 | ≤570 | 水、蒸汽、油品 |
16.0 | 24 | 18 | - | - | - | |||||||
20.0 | 30 | 22 | - | - | - | |||||||
25.0 | 38 | 28 | - | - | - | |||||||
32.0 | 48 | 36 | - | - | - | |||||||
P54/100V | 30 | 22 | 0.5-0.7 | 10 | - | - | P54型号适用温度为:≤540℃ | 水、蒸汽 | ||||
P54/140V | 38 | 28 | 14 | - | - | |||||||
P54/170V | 48 | 36 | 17 | - | - | |||||||
P55/100V | 38 | 22 | - | 10 | - | P55型号适用温度为:≤550℃ | ||||||
P55/140V | 48 | 28 | - | 14 | - | |||||||
P55/170V | 53 | 36 | - | 17 | - | |||||||
P57/100V | 48 | 22 | - | - | 10 | P57型号适用温度为:≤570℃ | ||||||
P57/140V | 55 | 28 | - | - | 14 | |||||||
P57/170V | 60 | 36 | - | - | 17 |
