D341X/J法兰式衬胶蝶阀

法兰式衬胶蝶阀

型号: D341X/J、D641X/J、D941X/J

D341X/J型法兰式衬胶蝶阀是使用最广泛的蝶阀之一，通常用于温度≤120℃，公称压力≤1.6MPa的城建、化工、石油、钢厂、电力、轻纺、造纸、等给排水、气体管道上作调节流量和截断流体的作用。阀板和阀杆可采用特殊的耐腐蚀合金，阀座采用高耐磨的橡胶，可适应液体中大量悬浮颗粒物对阀座的冲蚀。

特点总结：

中线结构无偏心法兰连接橡胶密封最高温度80℃或120℃可装配气动或电动执行器

对夹式软蝶阀

相同:衬胶软密封/中线

不同:对夹连接

脱硫蝶阀

相同:衬胶软密封/中线

不同:脱硫专用橡胶

金属硬密封蝶阀

相同:蝶阀类型

不同:金属硬密封/最高温度425℃

法兰式衬胶蝶阀–特点及用途

1、设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操作力矩小，操作方便，省力灵巧。

3、可以任意位置安装，维修方便。

4、密封件可以更换，密封性能可靠，使用寿命长。

法兰式衬胶蝶阀–采用标准

设计标准：GB/T12238-1989

法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999

D341X/J型法兰式衬胶蝶阀–主要技术参数

公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 壳体强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6
适用介质 空气、水、污水、蒸汽、煤气、油品等
驱动形式 手柄、蜗轮、电动、气动

D341X/J型法兰式衬胶蝶阀–外形尺寸

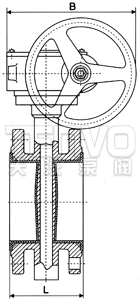

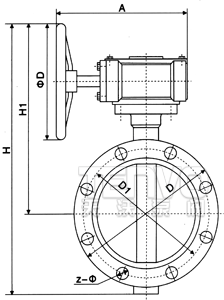

法兰式衬胶蝶阀结构图
公称通径
DN（mm）		 公称压力
PN（MPa）		 L D D1 Z-Φ H H1 A B Do
50 1.0 108 165 125 4-18 310 227 193 125 150
65 112 185 145 4-18 333 240 193 125 150
80 114 200 160 8-18 423 323 193 125 150
100 127 220 180 8-18 440 330 193 125 150
125 140 250 210 8-18 455 330 193 125 150
150 140 285 240 8-22 510 368 193 125 150
200 152 340 295 8-22 614 444 283 165 220
250 165 395 350 12-22 680 483 283 165 220
300 178 445 400 12-22 776 554 334 175 280
350 190 505 460 16-22 840 588 334 175 280
400 216 565 515 16-26 858 596 425 210 320
450 222 615 565 20-26 993 686 425 210 320
500 229 670 620 20-26 1056 721 425 210 320
600 267 780 725 20-30 1161 771 425 210 320
700 0.6 229 860 810 24-26 1350 818 503 393 450
700 1.0 292 895 840 24-30 1350 818 503 393 450
800 0.6 241 975 920 24-30 1440 858 503 393 450
800 1.0 318 1015 950 24-33 1440 858 630 393 450
900 0.6 241 1075 1020 24-30 1616 978 630 555 500
900 1.0 330 1115 1050 28-33 1616 978 630 555 500
1000 0.6 300 1175 1120 28-30 1780 1058 630 555 500
1000 1.0 410 1230 1160 28-36 1780 1058 630 555 500
1100 0.6 350 1305 1240 28-33 1995 1200 630 555 500
1100 1.0 440 1340 1270 32-36 1995 1200 630 555 500
1200 0.6 350 1405 1340 32-33 2045 1250 630 555 500
1200 1.0 470 1455 1380 32-36 2045 1250 630 555 500

法兰式衬胶软密封蝶阀-其它形式展示


气动法兰软密封蝶阀

法兰式电动软密封蝶阀
