ZDLN电子式电动双座调节阀

电子式电动双座调节阀

型号: ZDLN

ZDLN电子式电动双座调节阀由电子式电动执行机构和双导向调节机构组成（天沃公司根据客户不同需求，装配3810系列、3610系列、PSL系列等执行机构），电动执行机构内有伺服系统，无须另配伺服放大器，有输入信号及电源即可控制运转，连线简单。调节机构具有不平衡力很小，允许压差大，流通能力大等特点，适用于泄漏量要求不严格、动态稳定性好、高压、高压差及流体介质中含淤浆易堵的工况场合。

特点总结：

双座阀体电子式电动执行器压差大/流量大/泄漏大

ZAZN电动直通双座调节阀

相同:双座阀体

不同:DDZ型电动执行器

电子式电动单调节阀

相同:电子式电动执行器

不同:单座/压差小/泄漏小

精小型气动薄膜双座调节阀

相同:双座阀体

不同:气动执行器

ZDLN电子式电动双座调节阀–主要技术参数

公称通径（mm） 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数（Kv） 10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力（MPa） 1.6、4.0、6.4（常温）；4.0、6.4（中温）；0.6、4.0、6.4（低温）
行程（mm） 16 25 40 60 100
流量特性 直线、等百分比
介质温度 -20～200℃、-40～250℃（常温）；-40～450℃（中温）；-250～-60℃（低温）；
法兰尺寸 铸铁法兰按JB/T78-94；铸钢法兰按JB/T79-94

ZDLN电子式电动双座调节阀–Kv值、行程及动作时间

公称通径DN（mm） 阀座直径d（mm） 额定流量系数Kv 电动执行机构型号 输出推力（N） 额定行程（mm） 动作时间（s）
线性 等比
20 20 6.9 6.3 381LSA-08/20 800/200 16 3.8/7.6
25 25 11 10
32 32 17 16 381LSB-30/50 3000/5000 25 7.2/14.7
40 40 27 25
50 50 44 40
65 65 69 63 381LSB-50/SC-65 5000/6500 40 23.5/14.3
80 80 110 100
100 100 176 160
125 125 275 250 381LSC-99/160 10000/16000 60 30/60
150 150 440 400
200 200 690 630

ZDLN电子式电动双座调节阀–性能指标

项目 指标值
基本误差％ ±2.5
回差％ 2.5
死区％ 1.0
始终点偏差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差％ 2.5
允许泄量L/H ZDLP型：1×10-4阀额定容量

ZDLN电子式电动双座调节阀–外形尺寸

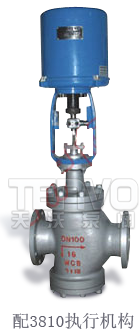

配3810电子式电动双座调节阀实物图

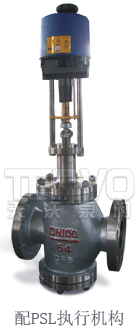

配PSL电子式电动双座调节阀实物图

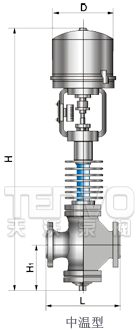

中温型电子式电动双座调节阀外形尺寸图

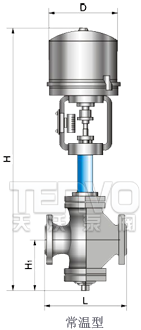

常温型电子式电动双座调节阀外形尺寸图

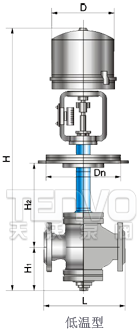

低温型电子式电动双座调节阀外形尺寸图

1、常、中温电子式电动双座调节阀外形尺寸

公称通径DN（mm） L H1 H D
PN（MPa） 常温 中温
1.6 4.0 6.4
25 185 190 200 120 680 830 225
32 200 210 210 120 683 834 225
40 220 230 235 140 758 909 255
50 250 255 265 145 768 919 255
65 275 285 295 190 989 1152 255
80 300 310 320 210 1022 1185 255
100 350 355 370 220 1044 1207 255
125 410 425 440 270 1336 1548 310
150 450 460 475 280 1358 1570 310
200 500 560 570 320 1436 1648 310
250 640 660 670 450 1707 1947 310
300 720 735 750 465 1767 2008 310

2、低温电子式电动双座调节阀外形尺寸

公称通径DN（mm） D Dn H1 -100℃ -200℃ -250℃
H2 H H2 H H2 H
25 225 270（290） 102 500 1112 700 1312 900 1512
32 225 300（310） 105 500 1118 700 1318 900 1518
40 255 310（340） 127 500 1190 700 1390 900 1590
50 255 340（370） 132 500 1200 700 1400 900 1600
65 255 380（410） 171 600 1463 800 1663 1000 1863
80 255 410（440） 188 600 1489 800 1689 1000 1889
100 255 470（500） 200 600 1505 800 1705 1000 1905
125 310 550（590） 250 700 1842 900 2042 1100 2242
150 310 600（640） 260 700 1852 900 2052 1100 2252
200 310 720（760） 300 700 1892 900 2092 1100 2292

注：括号内数字为PN64尺寸。
