电动金属硬密封蝶阀

电动金属硬密封蝶阀

型号: D973H、D943H

D943H/D973H电动金属硬密封蝶阀由电动执行器和金属硬密封蝶阀组成，广泛应用于电站供热系统和催化裂化主风机管道系统、钢铁、化工等工业系统以及环保、水处理、高层建筑给排水管路上作切断节流量作用。设计用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠。耐腐蚀、使用寿命长的特点。密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点。轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装。过流面积大，流阻系数小，通流能力强。抗老化、抗辐射、经久耐用。密封可调节，10万次寿命无泄漏。

电动执行器：

天沃电动法兰球阀标配采用自行研发的TT系列或QT系列电动执行器，可以现场操作也可以远距离控制，详情请浏览：QT系列电动执行器TT系列电动执行器

气动硬密封蝶阀

相同:金属硬密封

不同:气动执行器

三偏心硬密封蝶阀

相同:金属硬密封

不同:

电动蝶阀

相同:电动执行器

不同:所有蝶阀汇总

金属硬密封蝶阀–技术性能规范

设计标准 GB/T12238 API609
压力温度等级 GB/T12224 API609、ASME B 16.34
结构长度 GB/T12221 API609、ISO5752、ASME B 16.10
法兰型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47
检验与试验 GB/T9092、GB/T13927 API598
公称压力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600
试验压力 壳体试验 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0
高压密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03
低压密封 0.6
适用温度 -46℃～500℃（不同的工况温度选用不同的材质）
适用介质 水、油、气及各类腐蚀性（不同的介质选用不同的材质）

蝶阀流量特性

公称通径
DN(mm)		 50 65 80 100 125 150 200 250
流量系数

 62.2 108.2 183.6 195.5 486 706 1250 2032
公称通径
DN(mm)		 300 350 400 450 500 600 700 800
流量系数

 2914 4110 5356 7062 8718 12540 17085 22315

注：本表中的流量系数表示蝶板处于全开状态，蝶阀两端压力损失为1Kg/cm2，流体密度为1Kg/cm3,介质通过蝶阀的流量。其流量单位为：立方米/小时。

D943H法兰式气动金属硬密封蝶阀

D943H法兰式电动金属硬密封蝶阀实物图

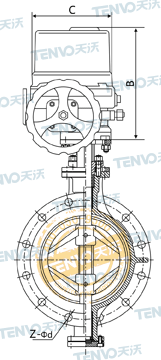

D943H法兰式电动金属硬密封蝶阀结构图

D943H法兰式电动硬密封蝶阀结构图

DN L H A B C 1.0MPa 1.6MPa
D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 320 272 263 200 160 125 100 4-18 160 125 99 4-18
65 112 370 272 263 200 180 145 120 4-18 180 145 118 4-18
80 114 370 272 263 200 195 160 135 8-18 195 160 132 8-18
100 127 370 272 263 200 215 180 155 8-18 215 180 156 8-18
125 140 420 290 298 220 245 210 185 8-18 245 210 184 8-18
150 140 505 290 298 220 280 240 210 8-23 280 240 211 8-23
200 152 610 290 298 220 335 295 265 8-23 335 295 266 12-23
250 165 665 331 342 260 390 350 320 12-23 390 355 319 12-26
300 178 755 331 342 260 440 400 368 12-23 460 410 370 12-26
350 190 860 331 342 260 500 460 428 16-23 520 470 429 16-26
400 216 890 331 342 260 565 515 482 16-25 580 525 480 16-30
450 222 966 331 342 260 615 565 532 20-25 640 585 530 20-30

D973H对夹式电动金属硬密封蝶阀

D973H对夹式电动金属硬密封蝶阀实物图

D973H对夹式电动金属硬密封蝶阀结构图

D973H对夹式电动硬密封蝶阀结构图

DN L H A B C 1.0MPa 1.6MPa
短系列 长系列 D1 D2 Z-Φd D1 D2 Z-Φd
50 43 43 80 272 263 200 125 100 4-18 125 100 4-18
65 46 46 90 272 263 200 145 120 4-18 145 120 4-18
80 49 64 98 272 263 200 160 135 4-18 160 135 4-18
100 56 64 112 272 263 200 180 155 8-18 180 155 8-18
125 64 70 128 290 298 220 210 185 8-18 210 185 8-18
150 70 76 147 290 298 220 240 210 8-23 240 210 8-23
200 71 89 178 290 298 220 295 265 8-23 295 265 12-23
250 76 114 215 331 342 260 350 320 12-23 355 320 12-25
300 78 114 250 331 342 260 400 368 12-23 410 375 12-25
350 78 127 280 331 342 260 460 428 16-M20 470 435 16-M22
400 102 140 320 331 342 260 515 482 16-M22 525 485 16-M27
450 114 152 350 331 342 260 565 532 20-M22 585 545 20-M27
