侧装式偏心半球阀

侧装式偏心半球阀

型号:

侧装式偏心半球阀的主要特点是球体（半球）从法兰一侧装入，和其它侧装式结构的阀门一样，该阀门也属于缩径结构。

特点总结：

侧装式结构半球偏心通道缩径具有剪切功能启闭无摩擦

上装式偏心半球阀

相同:偏心半球结构

不同:上装式

气动偏心半球阀

相同:偏心半球结构

不同:

V型球阀

相同:半球

不同:有V形切口/可调节

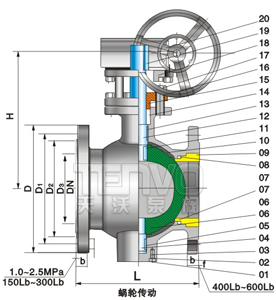

手动侧装式偏心半球阀结构图

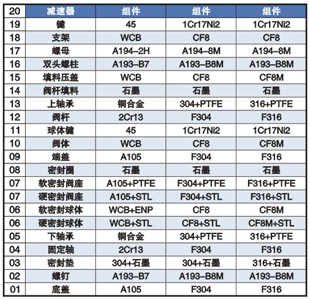

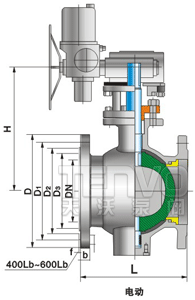

电动侧装式偏心半球阀结构图

PN1.0MPa侧装式偏心半球阀–外形尺寸

公称通径DN L 1.0MPa（GB9113-200 RF法兰）
D D1 D2 b f n-d H
50 124 165 125 99 20 2 4-18 200
65 145 185 145 118 20 2 4-18 215
80 165 200 160 132 20 2 8-18 235
100 200 220 180 156 22 2 8-18 250
125 254 250 210 184 22 2 8-18 280
150 267 285 240 211 24 2 8-22 300
200 292 340 295 266 24 2 8-22 370
250 330 395 350 319 26 2 12-22 420
300 390 445 400 370 26 2 12-22 450
350 468 505 460 429 26 2 16-22 520
400 526 565 515 480 26 2 16-26 570
450 610 615 565 530 28 2 20-26 640
500 610 670 620 582 28 2 20-26 640
600 762 780 725 682 34 2 20-30 720
700 889 895 840 794 34 5 24-30 800

PN4.0MPa侧装式偏心半球阀–外形尺寸

公称通径DN 4.0MPa（GB9113-200 FM法兰）
L D D1 D2 D3 f1 b f n-d H
50 124 165 125 99 88 3 20 4 4-18 200
65 145 185 145 118 110 3 22 4 8-18 215
80 165 200 160 132 121 3 24 4 8-18 235
100 200 235 190 156 150 3.5 24 4.5 8-22 250
125 254 270 220 184 176 3.5 26 4.5 8-26 280
150 267 300 250 211 204 3.5 28 4.5 8-26 300
200 292 375 320 284 260 3.5 34 4.5 12-30 370
250 330 450 385 345 313 3.5 38 4.5 12-33 420
300 390 515 450 409 364 3.5 42 4.5 16-33 450
350 468 580 510 465 422 4 46 5 16-36 520
400 526 660 585 535 474 4 50 5 16-39 570
450 610 685 610 560 524 4 50 5 20-39 640
500 610 755 670 615 576 4 52 5 20-42 640
600 762 890 795 735 675 4 60 5 20-48 720

焊接式对焊偏心半球阀-可配执行机构

继续了解：气动偏心半球阀

继续了解：电动偏心半球阀
