电动百叶式通风蝶阀

电动百叶式通风蝶阀

型号:

电动百叶式通风蝶阀有圆形和矩形两种，采用多轴式百叶结构，驱动装置带动曲柄、连杆、主动轴和从动轴，带动各叶片同步旋转，使阀门处于不同的开度位置，达到调节管道内介质流量的要求。流体均匀，启闭力矩小，动作灵敏，性能可靠，广泛应用于建材、冶金、矿山、电厂等行业。

特点总结：

焊制工艺最大压力0.6MPa非密闭密封百叶式蝶板

法兰式通风蝶阀

相同:通风蝶阀

不同:整块式蝶板

电动通风蝶阀

相同:通风蝶阀

不同:整块式蝶板

气动通风蝶阀

相同:通风蝶阀

不同:整块式蝶板

电动百叶式通风蝶阀–性能规范

1、适用温度：-30～350℃

2、适用介质：粉尘、含尘气体

3、泄漏量：≤3%

4、阀门开启时间：25秒（S）

5、输入信号（直流）：Ⅱ型0～10mA；Ⅲ型4～20mA；

6、输入通道：3个（PCS）

7、输入电阻：Ⅱ型2000；Ⅲ型2500

8、电源电压：200V ± 20V；50Hz

9、介质流速：≤25m/s

电动圆形百叶式通风蝶阀–外形尺寸

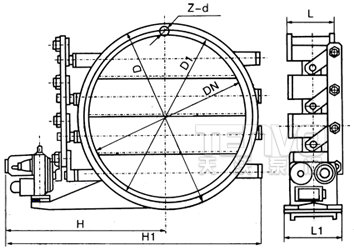

电动圆形百叶式通风蝶阀结构图
公称通径
DN（mm）		 尺寸（mm） 执行器 配套风机
型号
D1 D L L1 L2 L3 z-Φd 型号 输出功率
280 306 324 160 300 567 754 8-18 DKJ-310 25 4-72
320 350 367 180 618 827 16-7
360 394 416 643 876 16-7
450 490 512 365 801 1082 16-10 DKJ-410 60 4-72
500 550 572 831 1142
600 650 676 200 883 1246
180 205 230 160 245 520 670 8-7 DKJ-210 10 9-19
200 225 250 535 685 9-26
224 254 284 540 702 8-10 9-19
250 281 310 558 728 9-26
280 320 360 572 753 8-12 DKJ-310 25 9-19
315 355 395 180 605 830
355 395 435 300 630 870 12-12
400 450 500 715 990 9-26
450 500 550 735 1035
500 560 620 770 1105
560 620 680 200 820 1185 16-12
630 690 750 835 1235 DKJ-410 60 9-26
710 770 830 875 1315 16-15
800 860 920 220 365 930 1415
900 970 1040 990 1535 DKJ-510 160 4-27
Y5-48
1000 1065 1110 260 424 1240 1820 24-15
1100 1170 1220 1295 1930 20-15
1120 1190 1250 280 560 1310 1960 24-15 DKJ-610 250 Y5-48G
4-73
Y-11
1200 1270 1330 1350 2040
1400 1470 1520 320 1635 2420 28-15
1600 1660 1700 1738 2603
1800 1860 1900 420 1825 2800 32-15
2000 2070 2140 1845 2940
2200 2260 2300 450 2028 3200 36-19
2500 2560 2600 2175 3500
2800 2860 2900 500 2375 3800

电动矩形百叶式通风蝶阀–外形尺寸

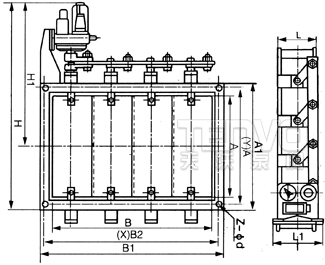

电动矩形百叶式通风蝶阀结构图
A×B A1×B1 A2×B2 L L1 H1 H B Z-Φd X Y 轴线 执行器
320×180 375×106 400×240 180 245 580 735 8 16-14 5 3 2 DKJ-210
320×250 375×295 400×330 180 245 625 825 8 16-14 5 3 2
400×200 455×255 500×330 200 245 610 805 8 16-18 5 3 2
400×320 455×375 500×420 200 245 870 915 8 16-18 5 3 2
500×200 555×255 600×300 220 245 610 805 8 16-18 5 3 3
500×400 555×455 600×800 220 245 670 915 8 20-18 5 5 3
630×320 685×375 730×420 220 245 640 805 10 20-18 7 3 3
630×400 685×455 730×500 220 245 710 995 10 24-18 7 5 3
800×400 855×455 900×500 240 300 670 1075 10 24-18 7 5 4 DKJ-310
800×630 855×685 900×730 240 300 710 1270 10 28-18 7 7 4
1000×500 1070×570 1130×830 260 300 790 1505 10 24-23 7 5 4
1000×800 1070×870 1130×930 260 300 905 1705 10 28-23 7 7 4
1250×630 1320×700 1180×760 280 300 1005 1575 10 32-23 9 7 5
1250×1000 1320×1070 1380×1130 280 300 1105 2025 10 32-23 9 7 5
1400×800 1470×870 1530×930 300 385 1075 1775 10 36-23 11 7 5 DKJ-410
1400×1250 1470×1320 1530×1380 300 385 1300 2025 10 40-23 11 9 5
1600×1000 1670×1070 1730×1130 320 385 1175 2175 10 36-23 11 7 5
1600×1250 1670×1320 1730×1380 320 385 1300 2325 10 40-23 11 9 5
1800×1250 1870×1320 1930×1380 340 420 1450 2175 10 44-23 13 9 6 DKJ-510
1800×1400 1870×1470 1930×1530 340 420 1525 2325 10 48-23 13 11 6
2000×1250 2070×1320 2130×1380 360 420 1450 2175 12 48-23 14 9 6
2000×1800 2070×1670 2130×1730 360 420 1620 2520 12 52-23 14 11 6
2500×1800 2570×1870 2630×1730 420 420 1695 2595 12 56-23 17 11 8 DKJ-610A
2500×2000 2570×2070 2630×2130 420 420 1895 2995 12 64-23 17 15 8
